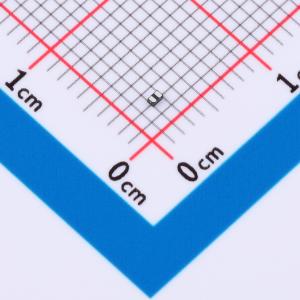

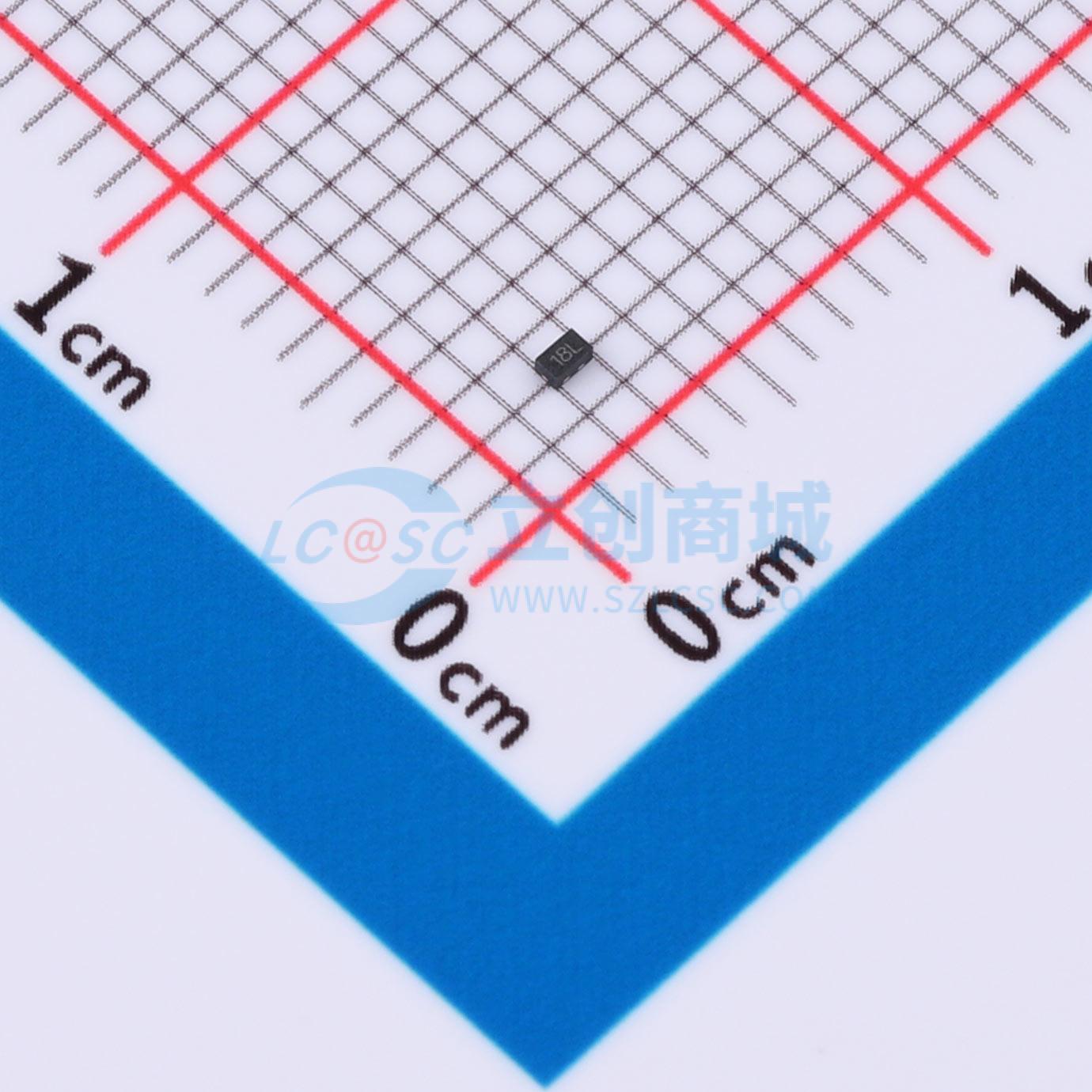

温馨提醒：图片仅供参考，商品以实物为准
GE18VS10B
GE18VS10B
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD是电子设备中用于防护静电放电和电压浪涌的保护技术，可防止过电压损坏电路元件，保障设备稳定运行。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- GE18VS10B
- 商品编号
- C52976474
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 210W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 24V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 20pF |
商品概述
GE18VS旨在保护电压敏感元件，避免其因静电放电（ESD）而损坏或发生闩锁效应。出色的钳位能力、低泄漏和快速响应时间，为受ESD影响的板级设计提供了同类最佳的保护。因其尺寸小巧且为双向设计，非常适合用于手机及需要音频线路保护的便携式应用。
商品特性
- 小型化封装尺寸，适用于高密度应用：标称尺寸0.039英寸x 0.024英寸（1.0x0.6mm）
- 标准电容20pF
- 低钳位电压：在脉冲峰值电流（IPP）为6A时，钳位电压（VC）为35V
- 反向工作（关断）电压：18V
- 低泄漏电流
- 典型响应时间< 1 ns
应用领域
- 智能手机、平板电脑
- 蓝光和DVD刻录机及播放器
- 视频设备及配件
