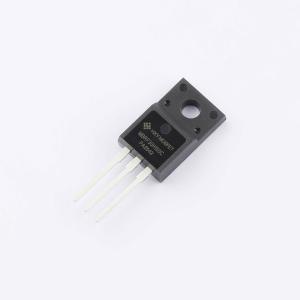

MBRF30H100CTG-HXY
肖特基整流二极管，低功耗、高效率、高浪涌能力，适用于低压高频逆变器、续流和极性保护应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基二极管采用1对共阴极配置，具有30A的额定正向电流和100V的最大反向电压。其正向压降为0.82V，在保证较高耐压的同时维持较低的导通损耗；反向漏电流为100μA，表现出良好的反向阻断特性。器件可承受高达200A的非重复峰值浪涌电流，适用于高频整流、开关电源输出端以及需要双路同步续流功能的电路拓扑中。
- 商品型号
- MBRF30H100CTG-HXY
- 商品编号
- C52754677
- 商品封装

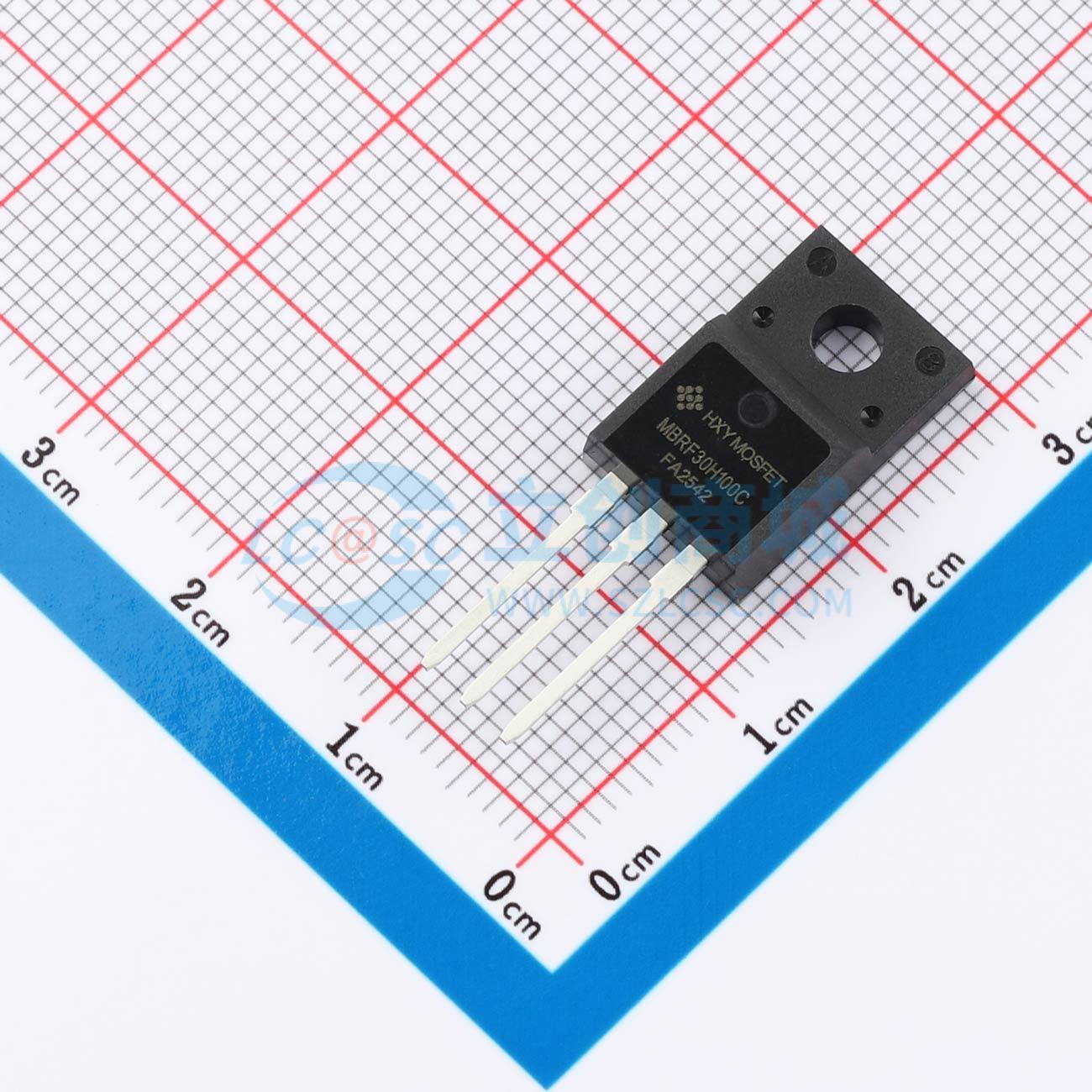

- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.486克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 820mV@15A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 100uA@100V | |
| 工作结温范围 | -65℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品特性
- 低功耗损耗，高效率
- 高浪涌容量
- 适用于低压高频逆变器、续流和极性保护应用
- 金属硅结，多数载流子传导
- 高电流能力，低正向压降
- 用于过压保护的防护环
- TO-220F
