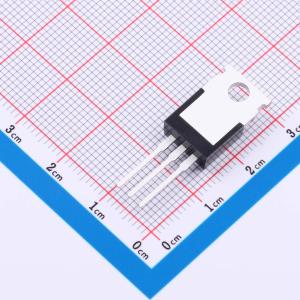

VT3080C-M3/4W-HXY
肖特基整流二极管，高频运行，高纯度高温环氧封装，带保护环
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基二极管采用1对共阴极配置，额定正向电流（IF）为30A，最大反向电压（VR）达100V。其正向压降（VF）典型值为0.8V，在导通状态下具有较低的功耗表现；反向漏电流（IR）在最大反向电压下不超过100μA，体现出良好的阻断特性。器件可承受高达250A的非重复峰值正向浪涌电流（IFSM），适用于对效率和瞬态耐受能力有较高要求的整流与续流场景。
- 商品型号
- VT3080C-M3/4W-HXY
- 商品编号
- C52754666
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 800mV@15A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 100uA@100V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 250A |
商品特性
- 高频操作
- 采用高纯度、耐高温环氧树脂封装，以提升机械强度和防潮性能
- 保护环设计，增强耐用性与长期可靠性
- 焊接浸渍：最高275°C，最长7秒，符合JESD 22-B106标准
