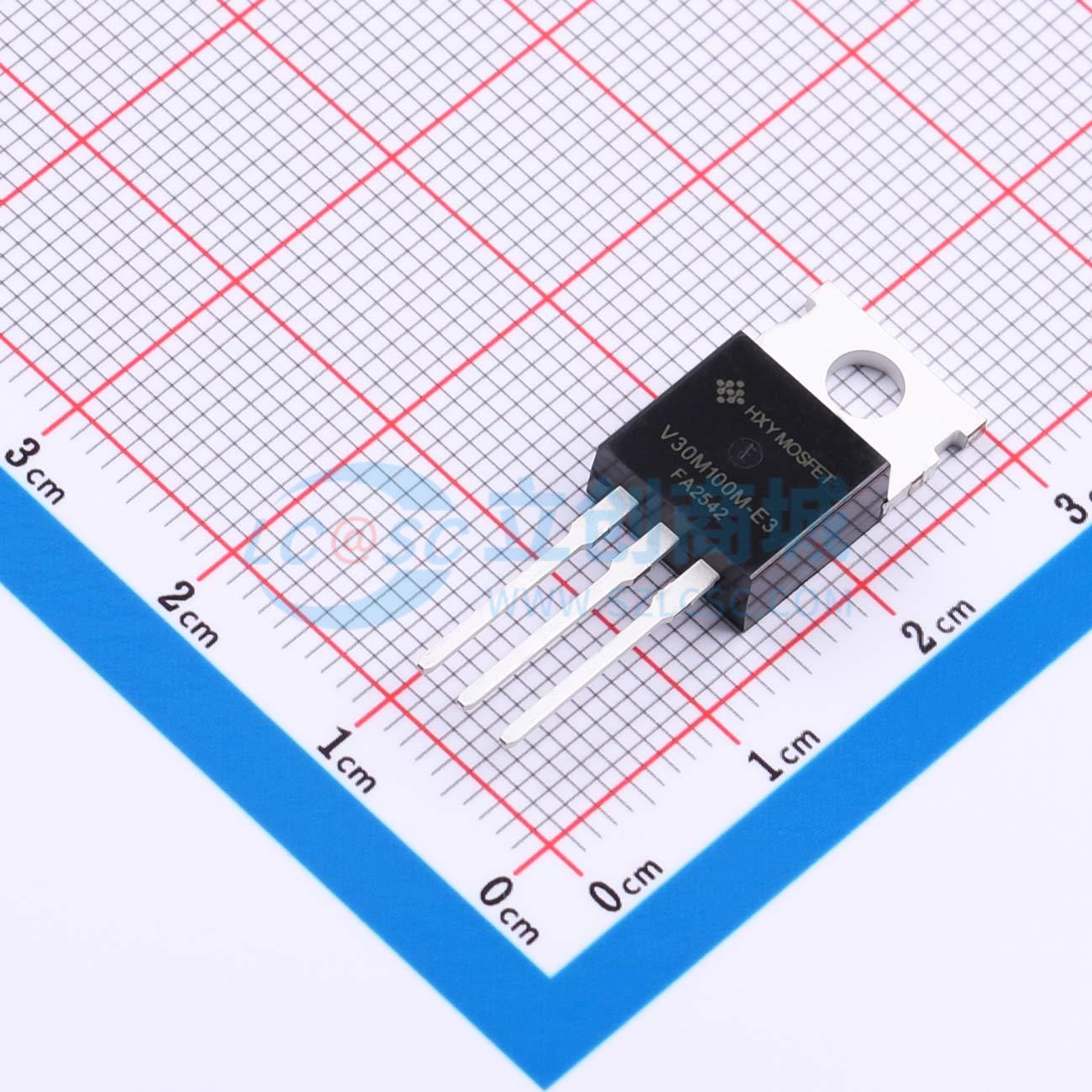

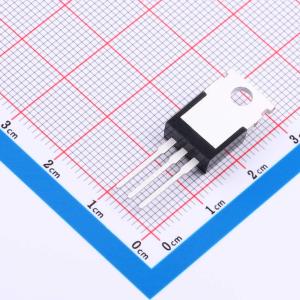

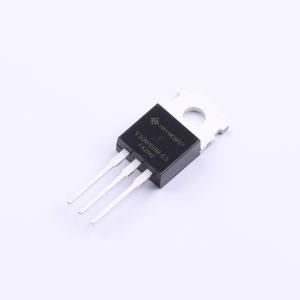

温馨提醒：图片仅供参考，商品以实物为准
V30M100M-E3/4W-HXY
肖特基整流二极管，高频运行，高纯度高温环氧封装，带保护环
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基二极管采用1对共阴极配置，具备30A的平均正向电流（IF）和100V的反向重复峰值电压（VR）。其正向压降（VF）为0.8V，在高电流工作时仍能维持较低的导通损耗；反向漏电流（IR）为100μA，体现出良好的反向阻断特性。器件可承受高达250A的非重复浪涌正向电流（IFSM），适用于高频整流、开关电源输出端以及需要双通道同步续流功能的电路结构中。
- 商品型号
- V30M100M-E3/4W-HXY
- 商品编号
- C52754659
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 800mV@15A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 100uA@100V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 250A |
商品特性
- 高频操作
- 采用高纯度、高温环氧树脂封装，以增强机械强度和防潮性
- 保护环可增强坚固性和长期可靠性
- 焊接浸渍温度最高275℃，持续时间最长为7秒，符合JESD 22-B106标准
