温馨提醒：图片仅供参考，商品以实物为准

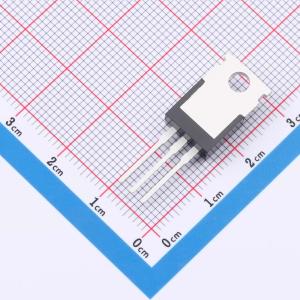

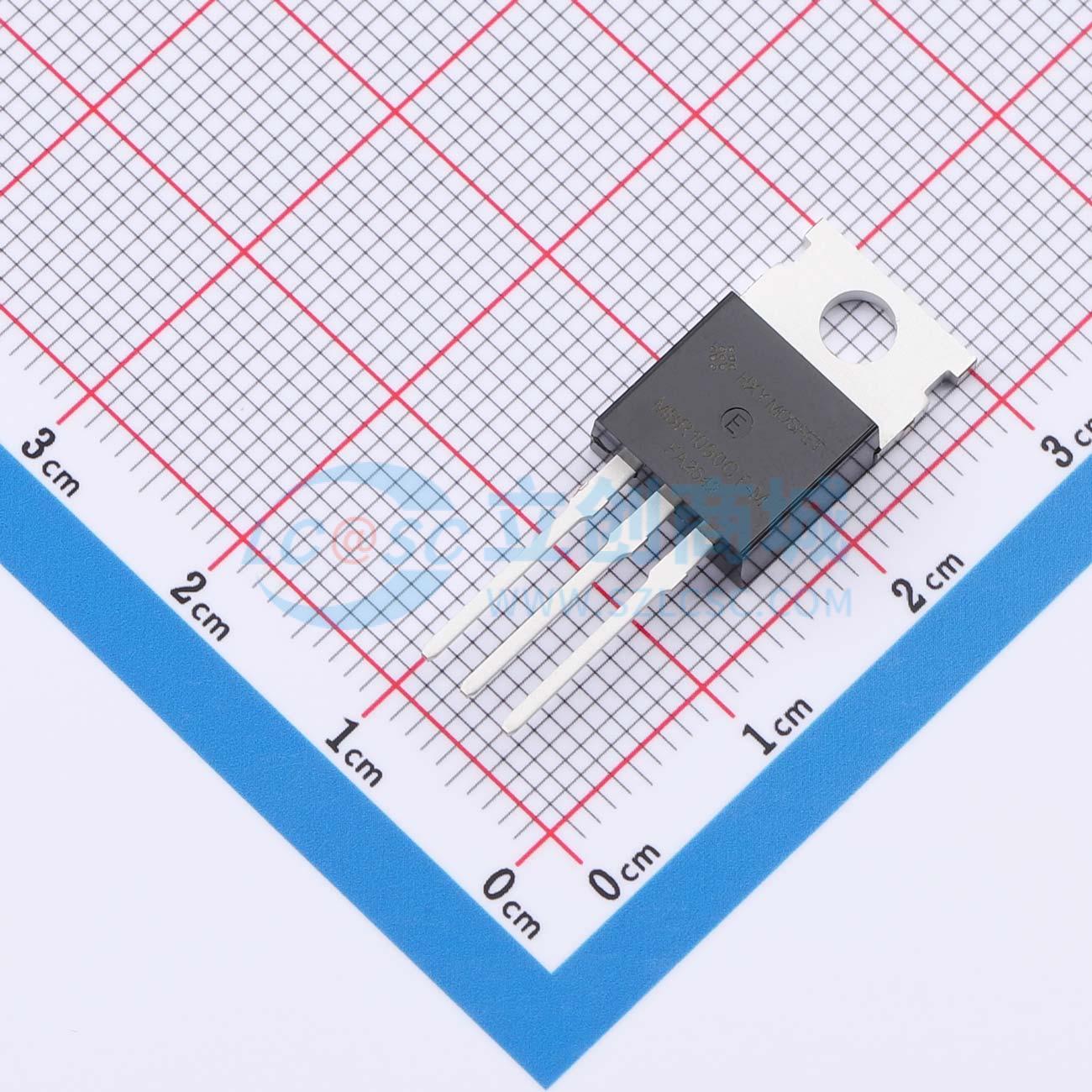

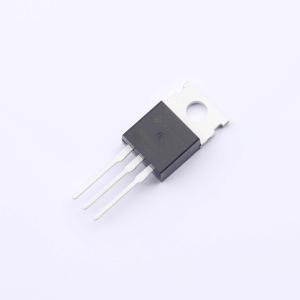

MBR1090CT-M3/4W-HXY
低功耗、高效率肖特基整流二极管，带保护环芯片结构用于瞬态保护，高电流能力和低正向压降
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基二极管采用1对共阴极配置，额定正向电流为10A，最大反向电压达100V。其正向压降典型值为0.77V，在导通状态下具有较低的功耗表现；反向漏电流仅为2μA，体现出优异的反向阻断特性。器件可承受高达120A的非重复峰值正向浪涌电流，适用于对效率和瞬态响应要求较高的电源整流与高频开关电路中，能够有效提升系统整体能效与可靠性。
- 商品型号
- MBR1090CT-M3/4W-HXY
- 商品编号
- C52754654
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 3.046939克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 850mV@5A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 100uA@200V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品特性
- 低功耗、高效率
- 采用保护环芯片结构，提供瞬态保护
- 高电流能力，低正向压降
