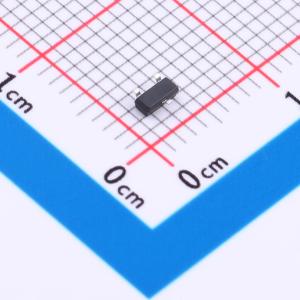

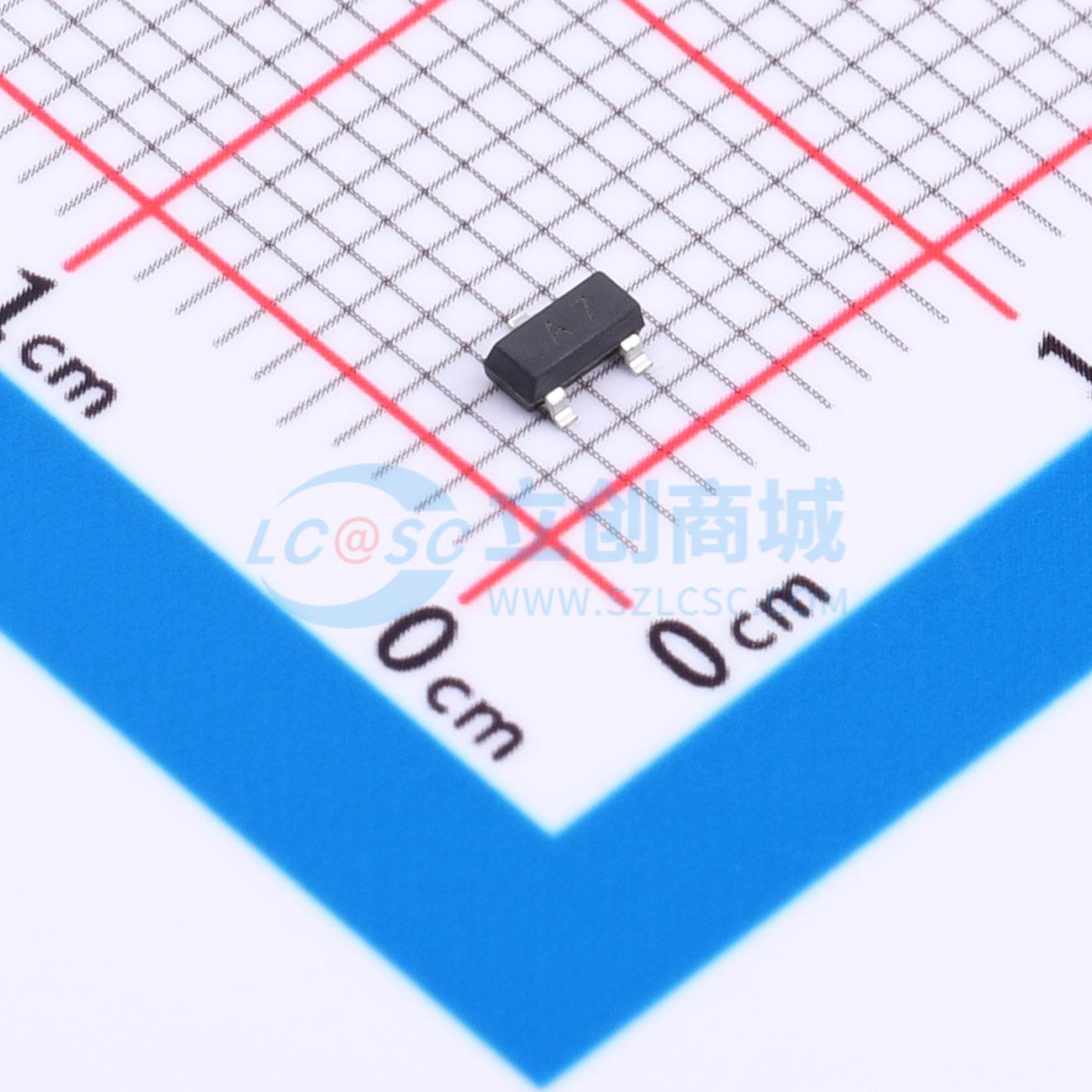

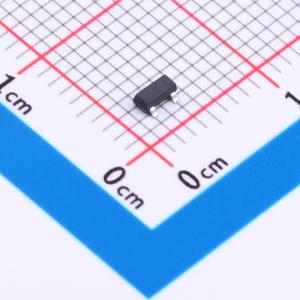

BAS70-04FILM-HXY
开关二极管，采用SOT - 23封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基二极管采用串联式配置，额定正向电流为0.2A，最大反向电压达70V。在正常工作条件下，其正向压降为1.25V，反向漏电流仅为2.5μA，表现出良好的反向阻断能力与较低的导通损耗。器件可承受高达2A的峰值正向浪涌电流，适用于需要较高耐压和稳定性能的整流、信号解调及电源极性保护等电路场合。串联结构有助于在有限空间内实现更高的反向耐压需求。
- 商品型号
- BAS70-04FILM-HXY
- 商品编号
- C52754622
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1对串联式 | |
| 耗散功率(Pd) | 225mW | |
| 整流电流 | 200mA | |
| 直流反向耐压(Vr) | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 2A | |
| 反向电流(Ir) | 2.5uA@70V | |
| 反向恢复时间(Trr) | 6ns | |
| 工作结温范围 | - |
商品特性
- 正向电流：I_F = 200 ~mA
- 功耗：225mW
