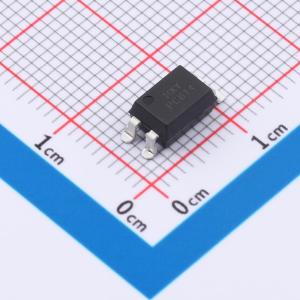

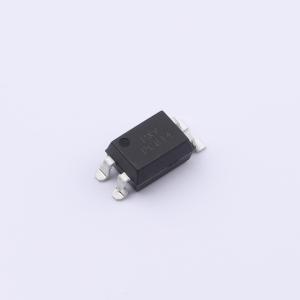

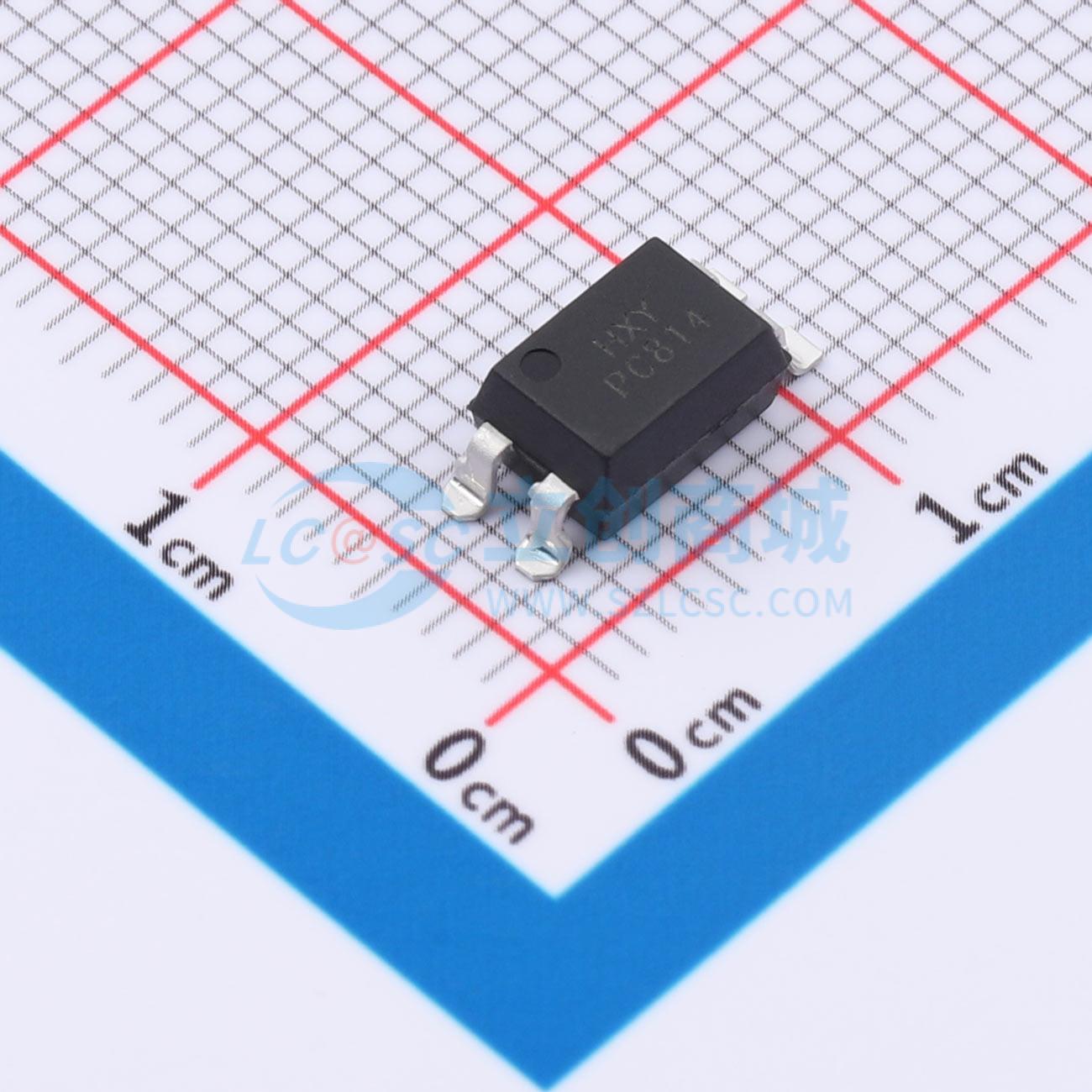

PC814
贴片式光电晶体管光耦合器，适用于开关电源、智能电表等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该晶体管输出光耦采用直流输入驱动，输出端为光电三极管，输入侧正向压降为1.2V，功耗较低，适合对能效有要求的电路设计。输出最大电流为50mA，具备基本的负载驱动能力。电流传输比（CTR）在20%至300%之间，具有较宽的工作范围，适应不同信号强度的传输需求。通过光信号实现输入与输出之间的电气隔离，常用于电源反馈控制、数字信号隔离、通信设备接口及电路级间耦合等应用，有效抑制干扰并保障系统安全性。
- 商品型号
- PC814
- 商品编号
- C52260339
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 负载电压 | 80V | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC814 是一款由两个发光二极管和光电晶体管组成的光电耦合器，采用 4 引脚 SMD 封装。
商品特性
- 电流传输比：20~300% (IF =5mA ,VCE =5V)
- 输入与输出之间具有高隔离电压 (VISO=5000 Vrms)
- 集电极-发射极击穿电压 BVCEO≥80V
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
- 家用电器
