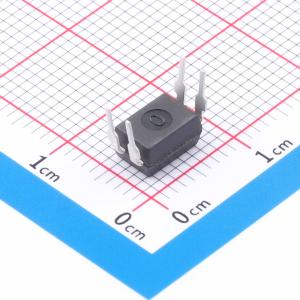

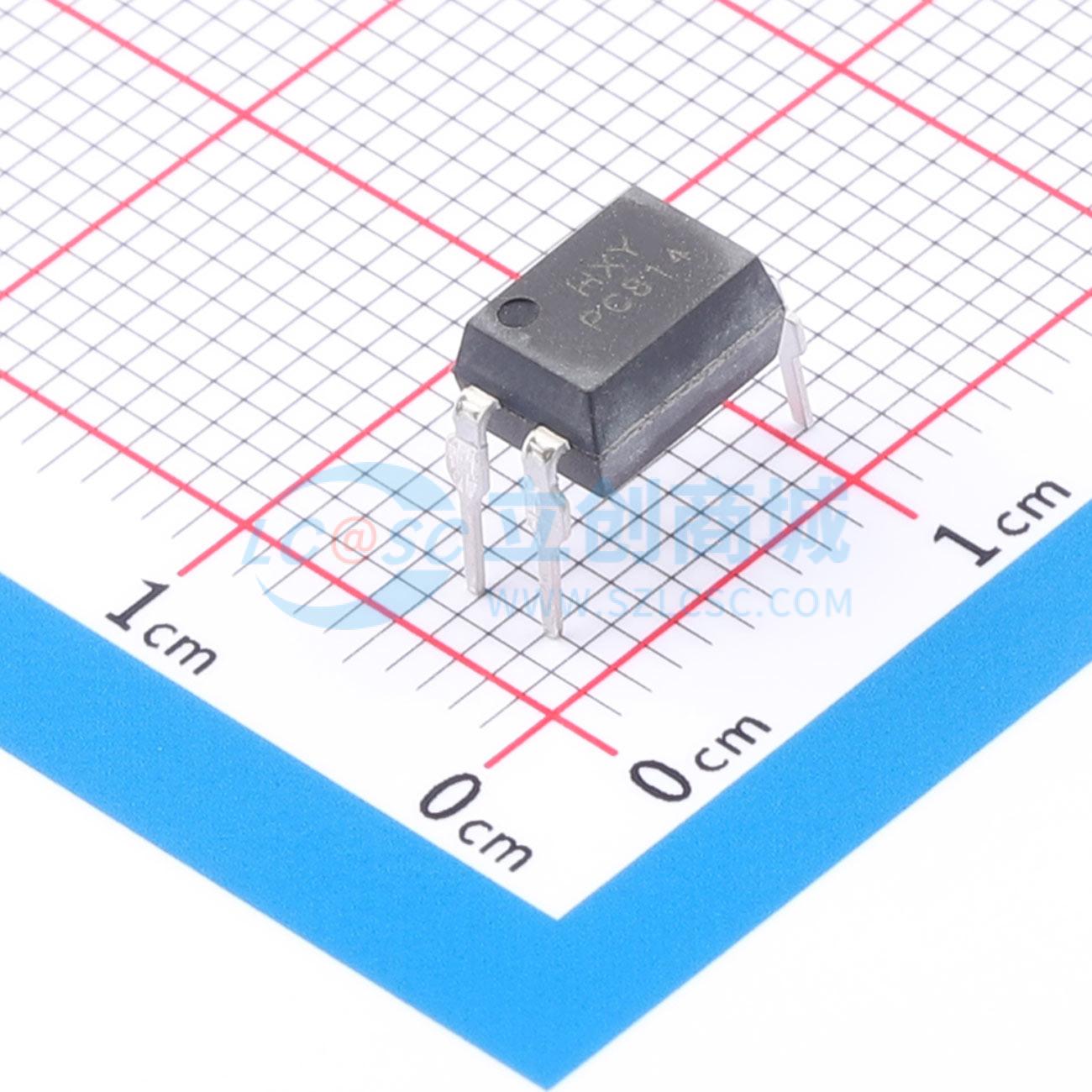

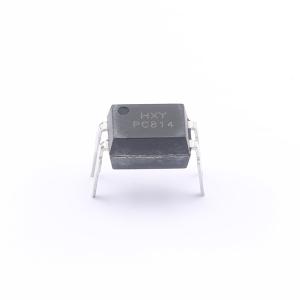

PC814X1CSZ9F-HXY
4引脚DIP封装光电晶体管光耦合器，适用于开关电源、智能电表、工业控制等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该晶体管输出光耦采用直流输入，输出端为光电三极管结构，具备良好的信号转换能力。其正向压降典型值为1.2V，适用于低功耗电路设计。最大输出电流可达50mA，可满足多种负载驱动需求。电流传输比（CTR）范围宽，达到20%至300%，确保在不同工作条件下均有稳定响应。器件通过光信号实现输入与输出间的电气隔离，常用于电源管理、通信接口隔离、信号电平转换及噪声抑制等场景，是实现电路间安全信号传输的关键元件。
- 商品型号
- PC814X1CSZ9F-HXY
- 商品编号
- C52260338
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 负载电压 | 80V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC814X1CSZ9F 是一款由两个发光二极管和光敏晶体管组成的光电耦合器，采用 4 引脚 DIP 封装。
商品特性
- 电流传输比：20~300% (IF = 5mA, VCE = 5V)
- 输入输出间高隔离电压 (VISO=5000 Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80V
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
- 家用电器
