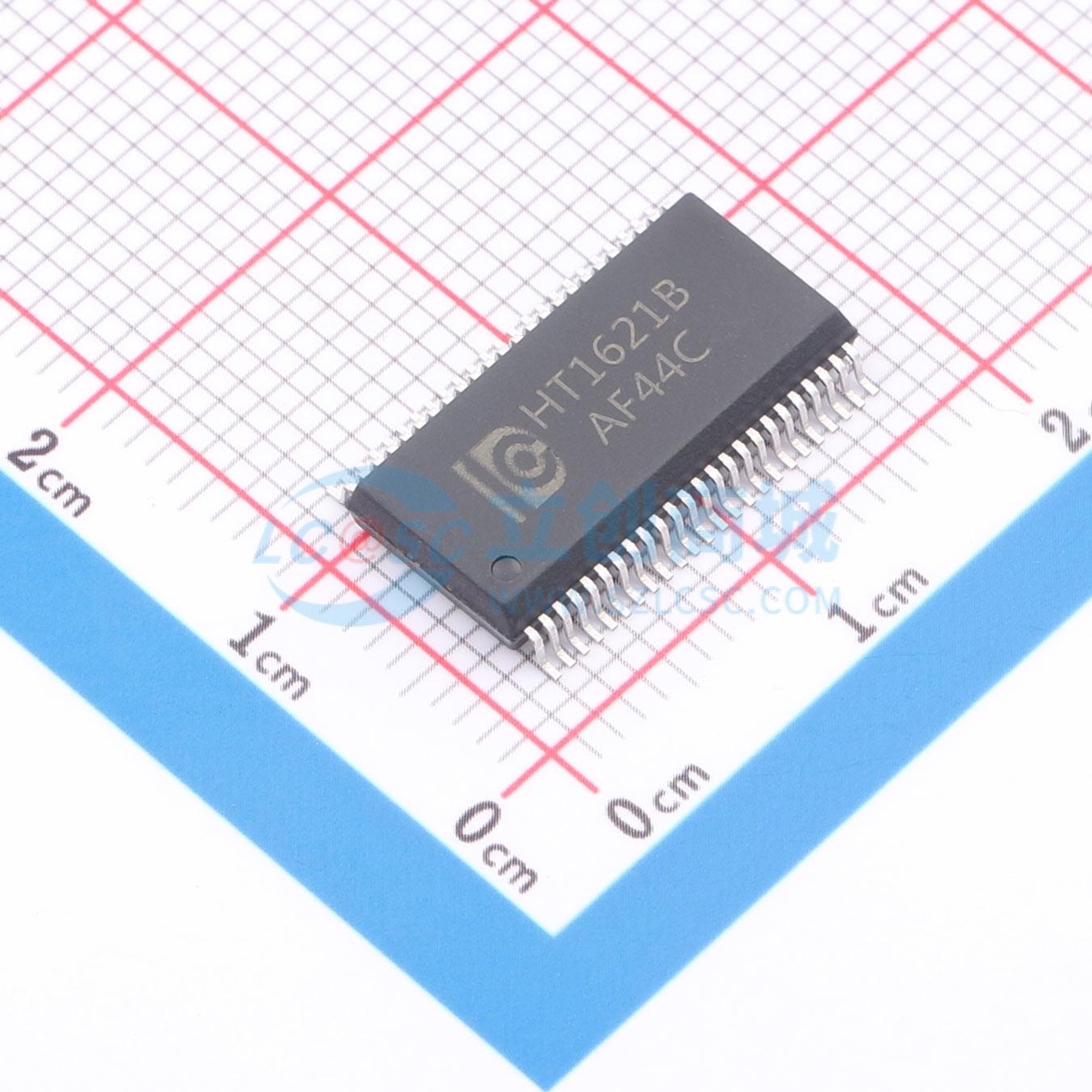

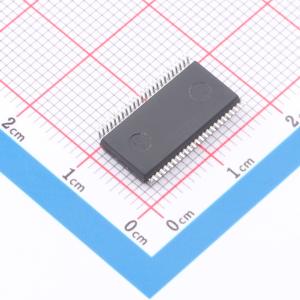

温馨提醒：图片仅供参考，商品以实物为准
HT1621B
用于扩展MCU I/O口的LCD控制驱动电路，适用于LCD显示，具备低功耗特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HT1621B 是用来对MCU的 I/O口进行扩展的外围设备，显示矩阵为 32×4，是一个128点阵式存 储器映射多功能 LCD 驱动电路。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- HT1621B
- 商品编号
- C52200637
- 商品封装
- SSOP-48
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 4线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - | |
| 功能特性 | 内置振荡器 |
商品概述
HT1621B是一款用于扩展微控制器I/O端口的外围设备。其显示矩阵为32×4，是一个128点阵的存储器映射多功能液晶显示器驱动电路。该器件的软件特性使其非常适用于液晶显示器应用，包括液晶显示模块和显示子系统。其与主控制器之间的接口仅需3或4个端口。掉电命令可降低功耗。
商品特性
- 工作电压：2.4V～5.2V
- 内置256kHz RC振荡电路
- 支持外接32.768kHz晶振或256kHz时钟输入
- 支持1/2或1/3偏置，以及1/2、1/3或1/4占空比
- 提供两种蜂鸣器频率选择（2kHz/4kHz）
- 掉电命令可降低功耗
- 内置时基和看门狗定时器电路
- 提供时基/看门狗定时器溢出输出
- 提供8种时基/看门狗定时器时钟源
- 32×4点阵液晶显示器驱动
- 32×4位显示随机存取存储器
- 三线串行接口
- 内置液晶显示器驱动频率
- 支持软件配置
- 提供数据模式和命令模式指令
- 读/写地址自动递增
- 提供三种数据访问模式
- 支持通过VLCD引脚调节液晶显示器电压
