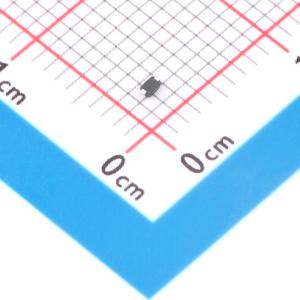

LM5Z12VT1G
SOD-523表面贴装齐纳二极管，提供电压调节保护，适用于空间有限场景
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM5Z12VT1G
- 商品编号
- C52200673
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 12V | |
| 反向电流(Ir) | 100nA@8V | |
| 稳压值(范围值) | 11.4V~12.7V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 200mW | |
| 阻抗(Zzt) | 25Ω | |
| 阻抗(Zzk) | 80Ω | |
| 工作结温范围 | -65℃~+150℃ | |
| 精度 | - |
商品特性
- 标准齐纳击穿电压范围：2.0 V 至 75 V
- 稳态功率额定值：200 mW
- 小尺寸外形尺寸：0.047'' × 0.032'' (1.20 mm × 0.80 mm)
- 低本体高度：0.028'' (0.7 mm)
- 符合人体模型标准的3级ESD等级（>16 kV）
- S-前缀适用于汽车及其他需要独特生产场地和控制变更要求的应用；符合AEC-Q101标准并具备PPAP能力。
