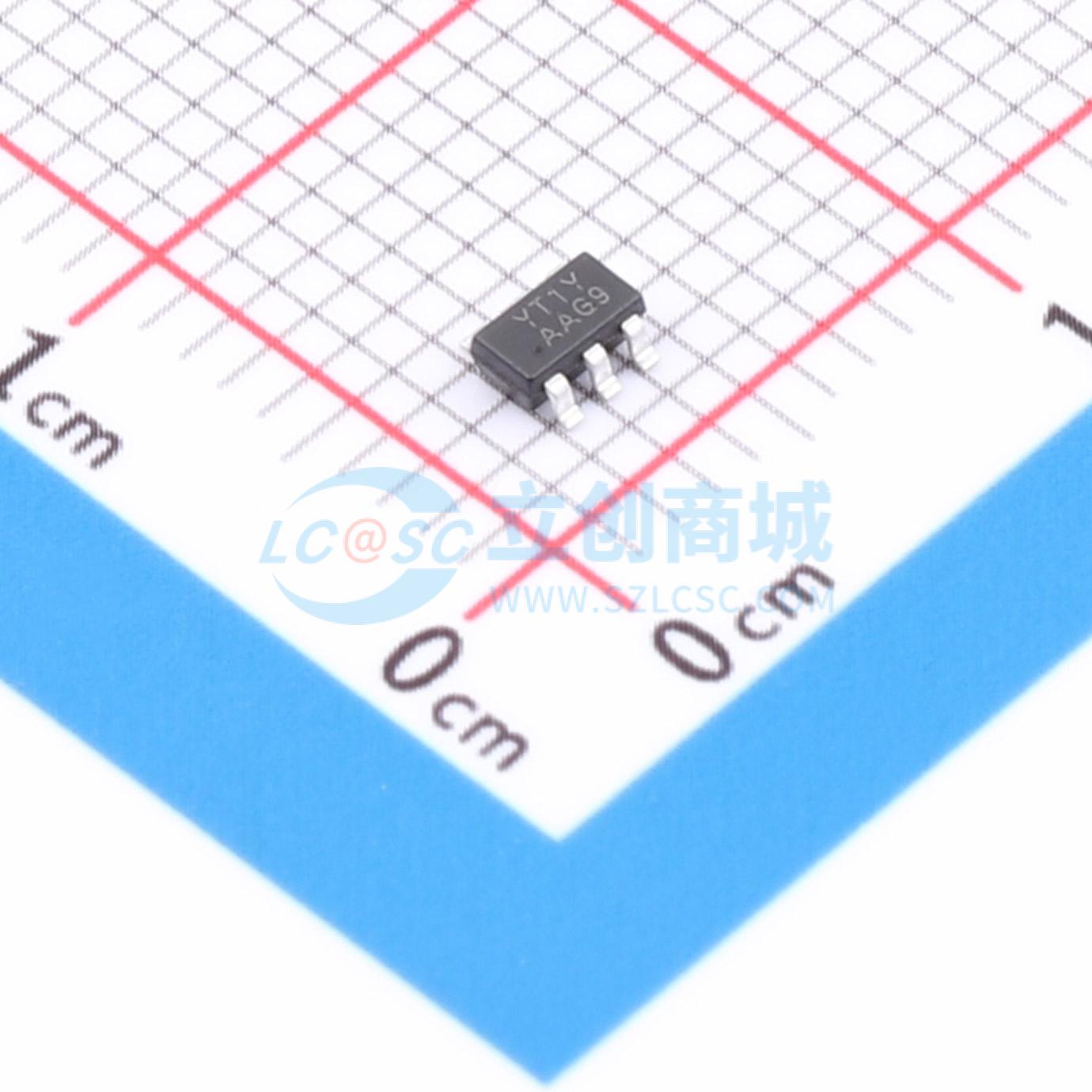

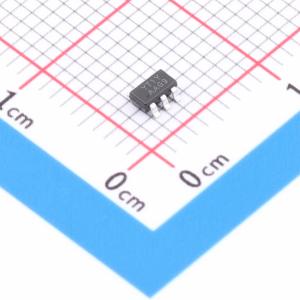

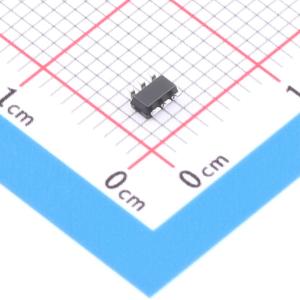

温馨提醒：图片仅供参考，商品以实物为准
AW36099STR
超低静态电流同步升压转换器，适用于电池供电应用，支持降压和直通模式，内置保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW36099STR
- 商品编号
- C52200713
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.07069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 750mV~5.2V | |
| 输出电压 | 1.9V~5.5V | |
| 输出电流 | 500mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；负载断开 |
商品概述
AW36099xSTR 是一款具有超低静态电流的高效同步升压转换器，静态电流低至 1μA。它针对电池供电应用进行了优化，例如碱性电池、纽扣电池、锂离子或锂聚合物电池，这些应用需要长电池寿命和微小的解决方案尺寸。该器件采用滞环电流模式控制方案，当输出电压超过 2.5V 时，典型峰值开关电流限值为 1.4A。它在轻载条件下消耗 1μA 静态电流，在固定输出电压版本下，可在 100μA 负载时实现高达 80% 的效率。当输入电压高于 3V 时，它支持高达 500mA 的输出电流，并在 200mA 负载时实现高达 93% 的效率。当输入电压接近或高于输出电压时，AW36099xSTR 工作在降压模式和直通模式。在降压模式下，即使输入电压超过输出电压，AW36099xSTR 也将继续调节输出电压。当 VIN > VOUT + 0.37V 时，它进入直通模式，器件停止开关。整流 PMOS 持续导通，低侧开关持续关断。AW36099xSTR 在禁用时内置真正的关断功能，可将负载与输入隔离以降低电流消耗。此外，AW36099xSTR 集成了 OVP、OTP、UVLO 保护功能。该器件提供可调输出电压版本和固定输出电压版本，采用 SOT23-6L 封装。
商品特性
- 超低静态电流：流入 VIN 引脚的静态电流为 200nA；流入 VOUT 引脚的静态电流为 800nA
- 工作输入电压范围：0.75V~5.2V
- 可调输出电压范围：1.9V~5.5V
- 在 VOUT ≤5V、VIN≥3V 时，输出电流 IOUT≥0.5A
- 支持固定输出电压版本
- 工作模式：升压模式、降压模式、直通模式
- 关断期间实现 VIN 至 VOUT 路径的真正关断
- 固定输出电压版本在 100μA 电流负载下效率高达 80%
- 在 10mA~300mA 电流负载下效率高达 93%
- 内置 OVP、OTP、UVLO 保护
- 采用 SOT23-6L 封装
应用领域
- 便携式产品
- 电池供电系统
- 可穿戴应用
- 低功耗无线应用
- 光学心率监测器 LED 偏置
