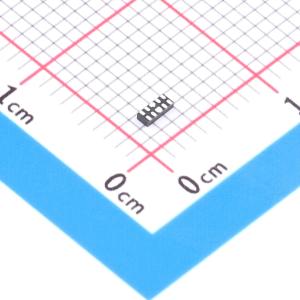

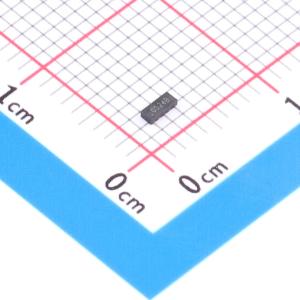

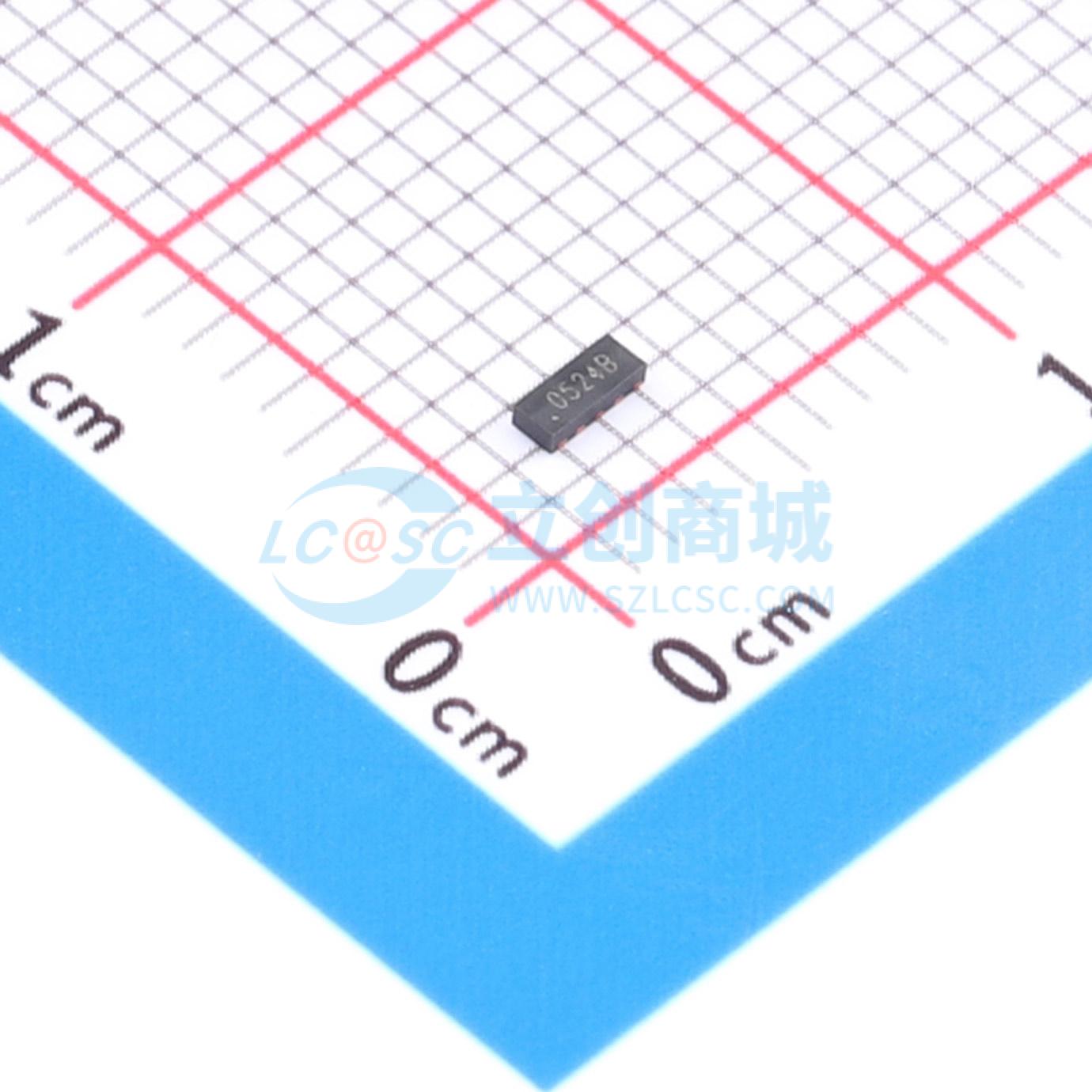

LM-SP3012-04UTG
超低电容TVS二极管阵列，低漏电，低工作电压，可保护多达4条线路，采用无引脚直插式封装，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-SP3012-04UTG
- 商品编号
- C52200672
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品特性
- 超低电容：典型值 0.2 pF
- 超低漏电流：纳安级
- 低工作电压：5V
- 最多可保护 4 条线路
- 无引脚直插式封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）5A（8/20μs）
- 符合 RoHS 标准
应用领域
- HDMI1.3/1.4/2.0、USB 2.0/3.0/3.1 Type C
- 显示器和平板显示器
- 机顶盒和数字电视
- MDDI 端口
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express 和串行 SATA 端口
