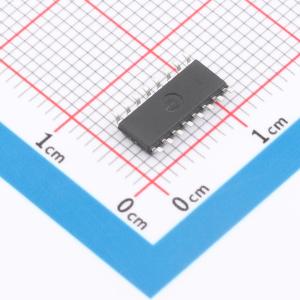

NS4205
双声道D类音频功率放大器附加MUTE功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4205
- 商品编号
- C52097523
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.293062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 10mA | |
| 信噪比 | 80dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -80dB | |
| 效率 | 85% | |
| 输入通道数 | - | |
| 功能特性 | 无滤波器架构；使能/关断功能；过压保护 | |
| 工作电压 | 3V~5.25V | |
| 工作温度 | - |
商品概述
一款无需滤波器的D类双声道音频功率放大器，内置附加MUTE功能。该器件在全带宽范围内具备优异的电磁干扰抑制能力，可最大限度地减少对其他部件的影响。其采用无需滤波器的脉宽调制架构和内置反馈电阻，有效减少了外部元件数量、印刷电路板面积和系统成本。芯片集成了过流保护和欠压保护功能，确保在异常工作条件下不被损坏。提供标准SOP16封装。
商品特性
- 工作电压范围：3.0V ~ 5.25V
- 输出功率：3W（D类，负载为4Ω）
- 总谐波失真加噪声：0.2%（在VDD = 5V，输出功率为0.5W条件下）
- 优异的全带宽电磁干扰抑制能力
- 高电源抑制比：-80dB（在217Hz频率下）
- 具备过流保护和欠压保护功能
- 采用SOP16封装
应用领域
- 低压音响系统
