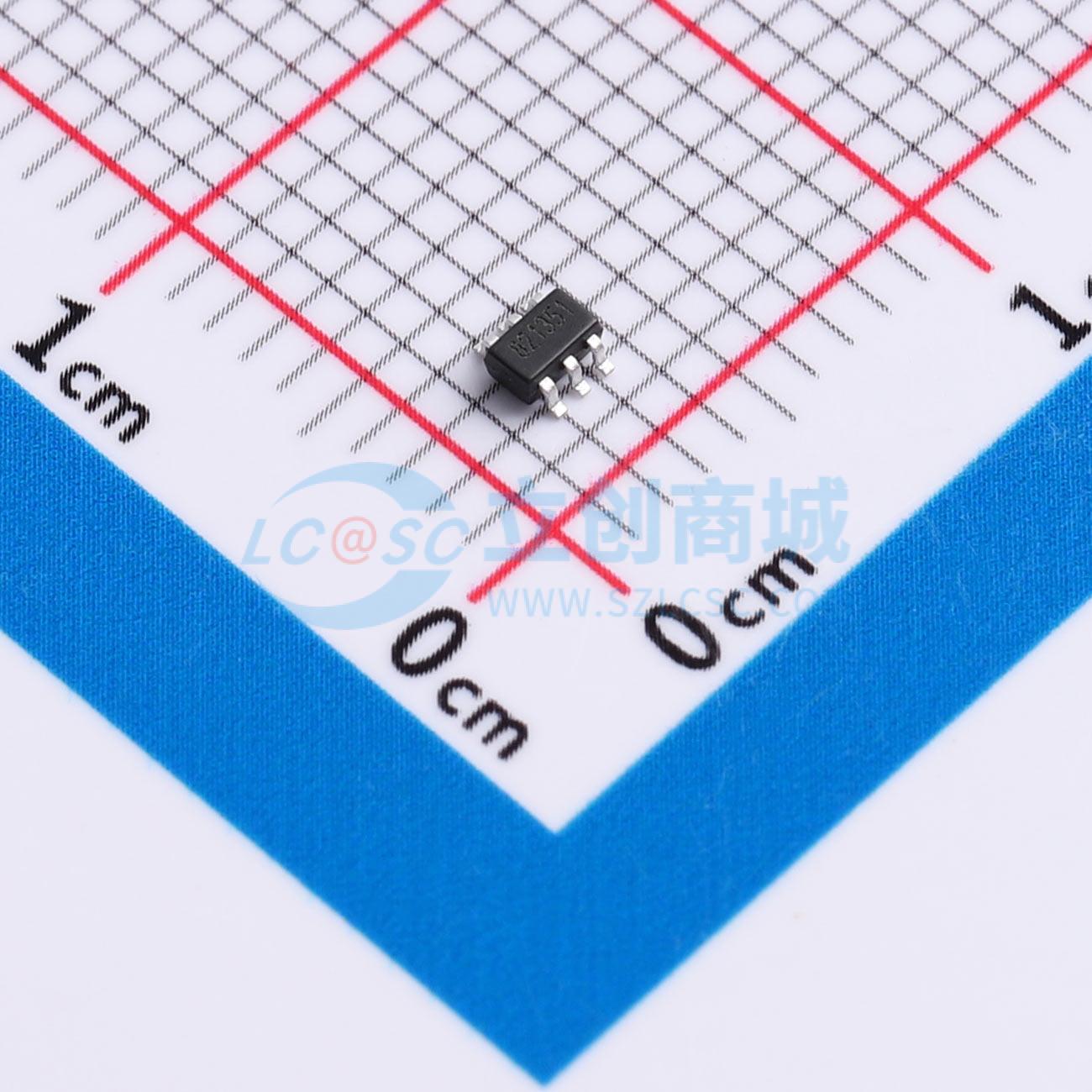

温馨提醒：图片仅供参考，商品以实物为准
INA213AIDCKR(LX)
零漂移双向电流检测放大器，适用于高、低侧电流检测及电池充电与电源管理系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA213 双向、高精度电流感应放大器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- INA213AIDCKR(LX)
- 商品编号
- C52097914
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -200mV~3V | |
| 增益 | 50V/V | |
| 带宽 | 50kHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 60uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - | |
| 单电源电压 | 2.7V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 110uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.1uV/℃ | |
| 输入失调电流(Ios) | 0.4uA | |
| 压摆率(SR) | 0.45V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA21X是一款零漂移、双向电流检测放大器，采用2.7V至30V单电源供电，可在-0.2 V至30 V共模电压下感应检测电阻上的压降。该器件主要用于高侧与低侧电流检测，以及电池充电与电源管理系统中。该系列提供六种固定增益选项：50V/V、75V/V、100V/V、200V/V、500V/V与1000V/V。其电路采用零漂移架构，具有低失调电压。在典型条件下，INA21X的静态电源电流为110µA。
商品特性
- 最大输入失调电压：±200µV
- 输入共模电压范围：-0.2V ~ 30V
- 电源电压范围：2.7V ~ 30V
- 全温度范围内最大增益误差：±1%
- 最大失调电压漂移：0.5µV/℃
- 最大增益漂移：10ppm/℃
- 型号特定增益：INA210为200V/V，INA211为500V/V，INA212为1000V/V，INA213为50V/V，INA214为100V/V，INA215为75V/V
- 典型电源电流：110µA
- 轨对轨输出
- 工作温度范围：-40℃ ~ 125℃
- 封装形式：SOT363
- ESD等级：4kV HBM
应用领域
- 高侧与低侧电流检测
- 电池充电与电源管理系统
