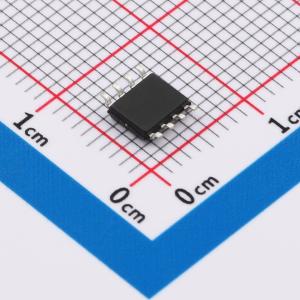

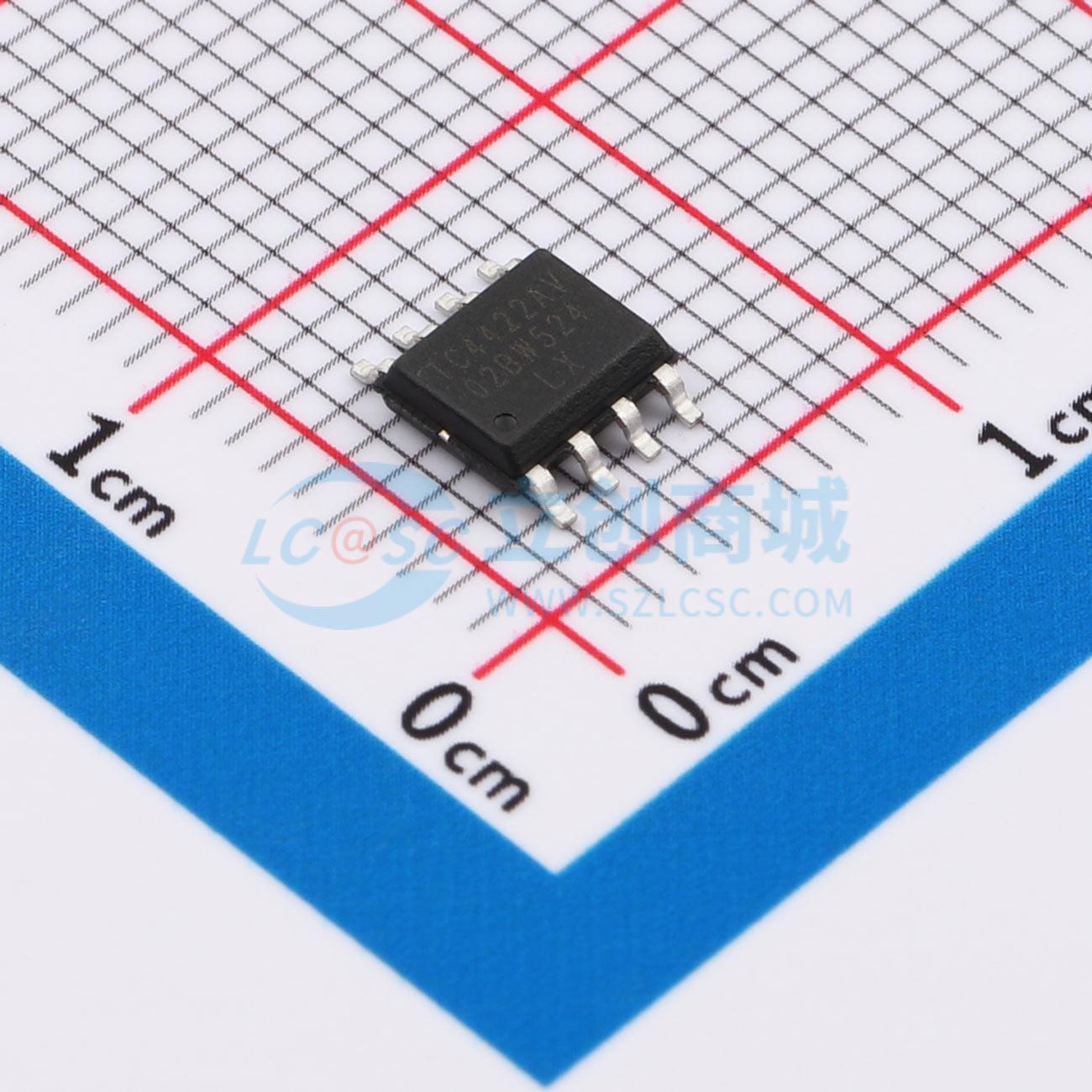

TC4422AVOA(LX)
高速栅极驱动器，可将单路兼容TTL输入转换为单路大电流高压输出，输入输出同相
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 9A高速MOSFET驱动器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- TC4422AVOA(LX)
- 商品编号
- C52097915
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 9A | |
| 拉电流(IOH) | 9A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 15ns | |
| 传播延迟 tpHL | 20ns | |
| 特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | - | |
| 功能特性 | - |
商品概述
该电路主要功能是将单路兼容TTL输入转换为单路大电流高压输出，输出具有一定的驱动能力，输入输出同相。
商品特性
- 工作电压范围：+4.5~+18V
- 逻辑输入电压范围：-5V~VDD+0.3V
- 输入兼容TTL
- 输出峰值电流：9A（VDD=18V）
- 工作温度：-40~+85℃
- 封装形式：SOP8
