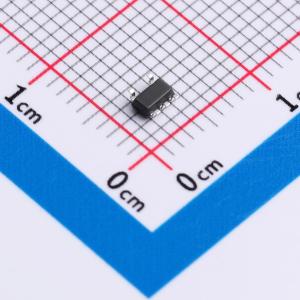

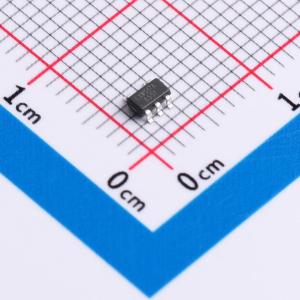

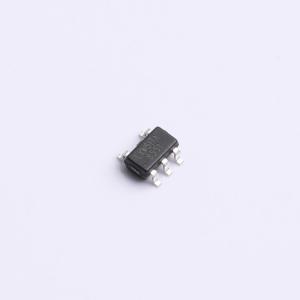

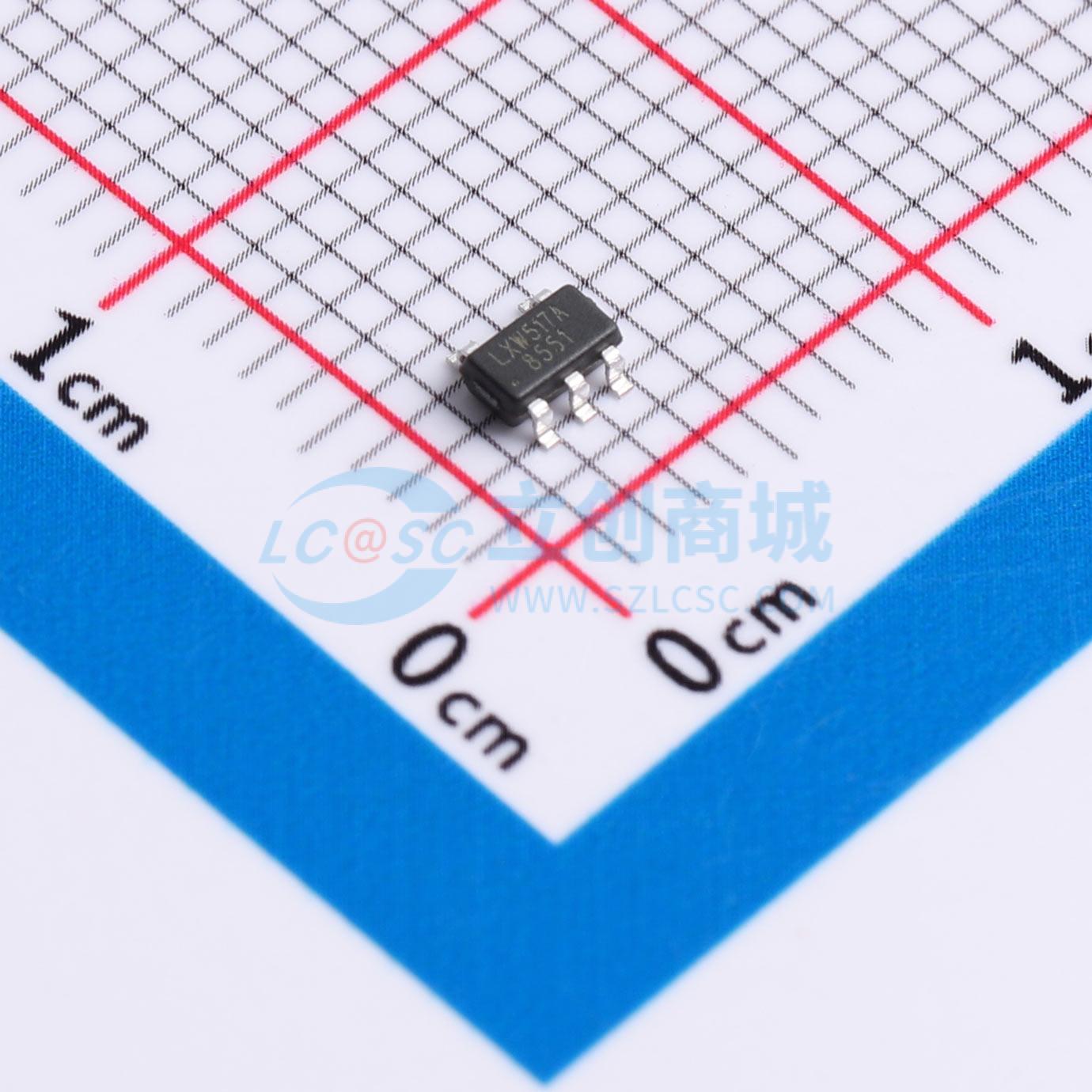

温馨提醒：图片仅供参考，商品以实物为准
AD8551(LX)
输入输出轨到轨、斩波调制的超低失调、零漂移、低噪声运算放大器，部分型号带使能可实现低功耗待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LX(灵星芯微)
- 商品型号
- AD8551(LX)
- 商品编号
- C52097907
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0468克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 2.4V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 8nV/℃ | |
| 增益带宽积(GBW) | 3.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 2.3V/us | |
| 共模抑制比(CMRR) | 120dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 400pA | |
| 静态电流(Iq) | 450uA | |
| 输出电流 | 50mA | |
| 输入失调电流(Ios) | 200pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 零漂移/自动稳零 |
商品概述
AD855X系列是输入输出轨到轨、采用斩波调制技术的运算放大器，具备超低失调电压、零漂移和低噪声特性。该系列器件采用2.4V至5.5V单电源或±1.2V至±2.5V双电源供电。AD8553和AD8559型号集成了使能引脚，支持低功耗待机模式。其关键参数包括3.5MHz增益带宽积、120dB开环大信号增益以及优异的电源抑制比和共模抑制比。该系列提供多种封装选项，包括SOT23-5、SOT23-6、SOP8、MSOP8、TSSOP8、DFN8、MSOP10、SOP14和TSSOP14。
商品特性
- 电源电压范围：2.4V ~ 5.5V
- 低失调电压：最大值5μV
- 输入失调电压漂移：最大值0.05μV/℃
- 增益带宽积：3.5MHz
- 开环大信号增益：120dB
- 静态电流：每通道典型值450μA
- 电源抑制比：典型值130dB
- 共模抑制比：典型值120dB
- 提供多种封装形式
应用领域
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
