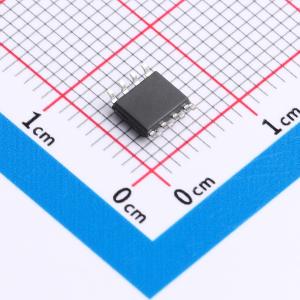

温馨提醒：图片仅供参考，商品以实物为准
TL071CDR(LX)
低噪声JEFT输入单通道运算放大器，适用于低噪声音频放大系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL071 单通道、3.5MHz JFET 输入运算放大器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- TL071CDR(LX)
- 商品编号
- C52097911
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17635克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 1 | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA | |
| 功能特性 | - |
商品概述
TL071是一款采用JFET输入的低噪声单通道运算放大器，主要应用于对低噪声有要求的音频放大等系统。
商品特性
- 低输入噪声：18 nV/√Hz（典型值）
- 低失真度：0.01%（典型值）
- 低输入电流与低失调电流
- 高输入阻抗：10^12 Ω（典型值）
- 高压摆率：13 V/μs（典型值）
- 高带宽：3.5 MHz（典型值）
- 衬底接地
- 封装形式：DIP8/SOP8
应用领域
- 音频放大系统
