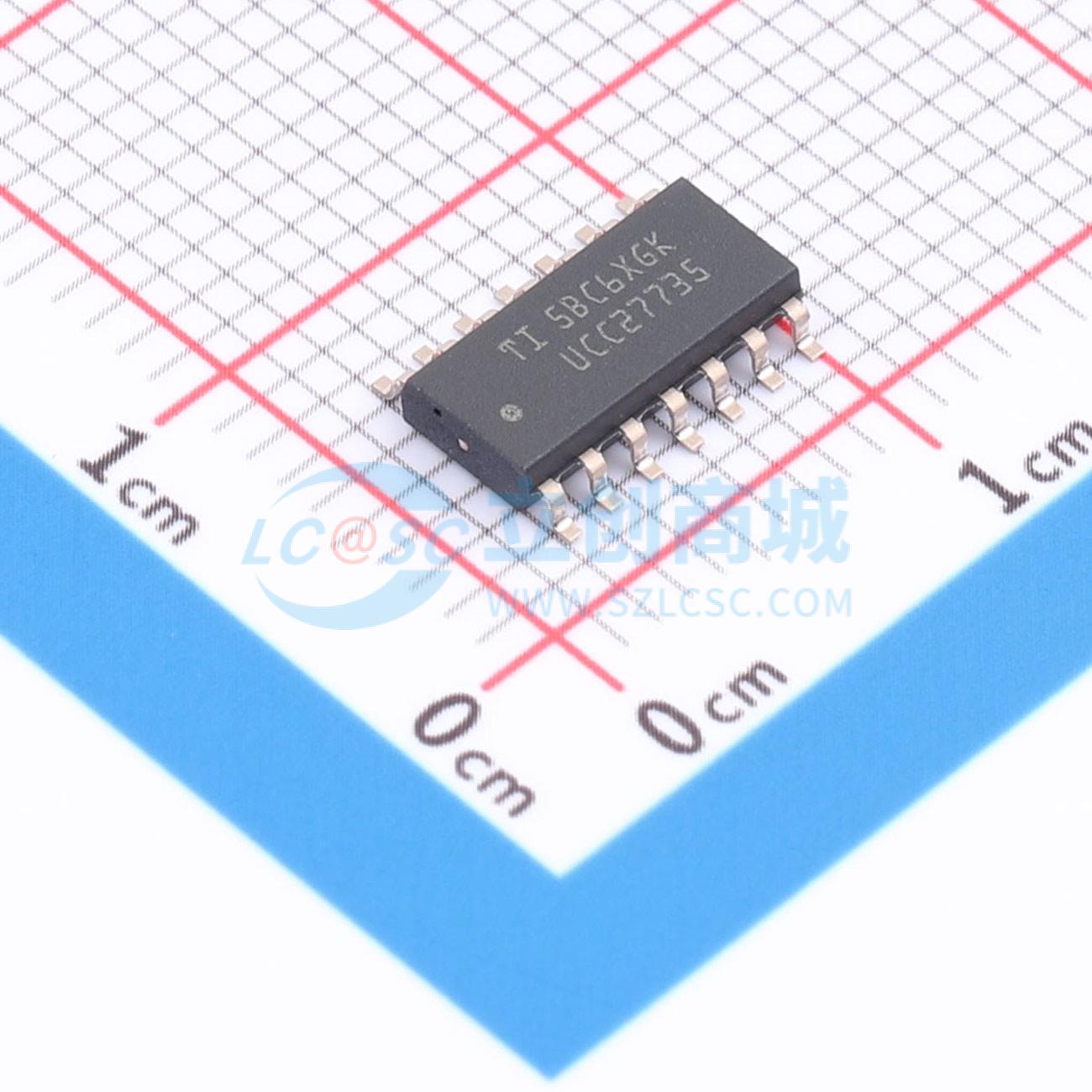

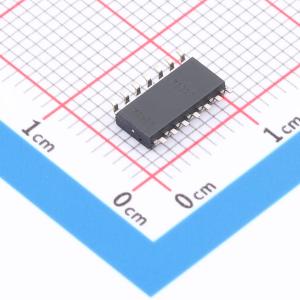

UCC27735DR

UCC2773x是一款700V半桥栅极驱动器，具备3.5A源电流和4A灌电流能力，专门用于驱动功率MOSFET和IGBT。该器件包含一个接地参考通道（LO）和一个浮置通道（HO），浮置通道设计用于驱动采用自举电源工作的半桥配置MOSFET和IGBT。该器件具备强劲的驱动能力，出色的噪声和瞬态抗扰度，包括输入端的大负电压容忍度、高dV/dt容忍度、开关节点（HS）的宽负瞬态安全工作区（NTSOA），以及互锁功能。该器件支持10V至21V的宽偏置电源输入范围，可为VDD和HB偏置电源引脚提供欠压锁定（UVLO）保护。UCC2773x提供多种封装选择，额定工作温度范围为–40℃至150℃。

• 高侧、低侧配置，带独立输入
• HB引脚最大自举电压为+700V
• 峰值输出灌电流4A，源电流3.5A
• 典型传播延迟为32ns
• HO与LO之间传播延迟匹配最大为6ns
• VDD偏置电源范围为10V至21V
• 输入引脚可承受–6V电压
• 浮置通道专为自举操作设计
• HS引脚最大共模瞬态抗扰度为200V/ns
• UCC2773x具备输入互锁功能
• 两个通道均内置8V欠压锁定（UVLO）
• 提供SOIC 14引脚封装、SOIC 8引脚封装

• 离线AC和DC电源中的半桥和全桥转换器
• EV/HEV OBC和DC-DC转换器、辅助逆变器
• 大型家电和白色家电PFC和电机驱动
• 服务器、电信、IT和工业基础设施的高密度开关电源
• Macro BTS电源、反相升降压转换器
• 电池储能系统（BESS）的DC/DC和DC/AC转换器
