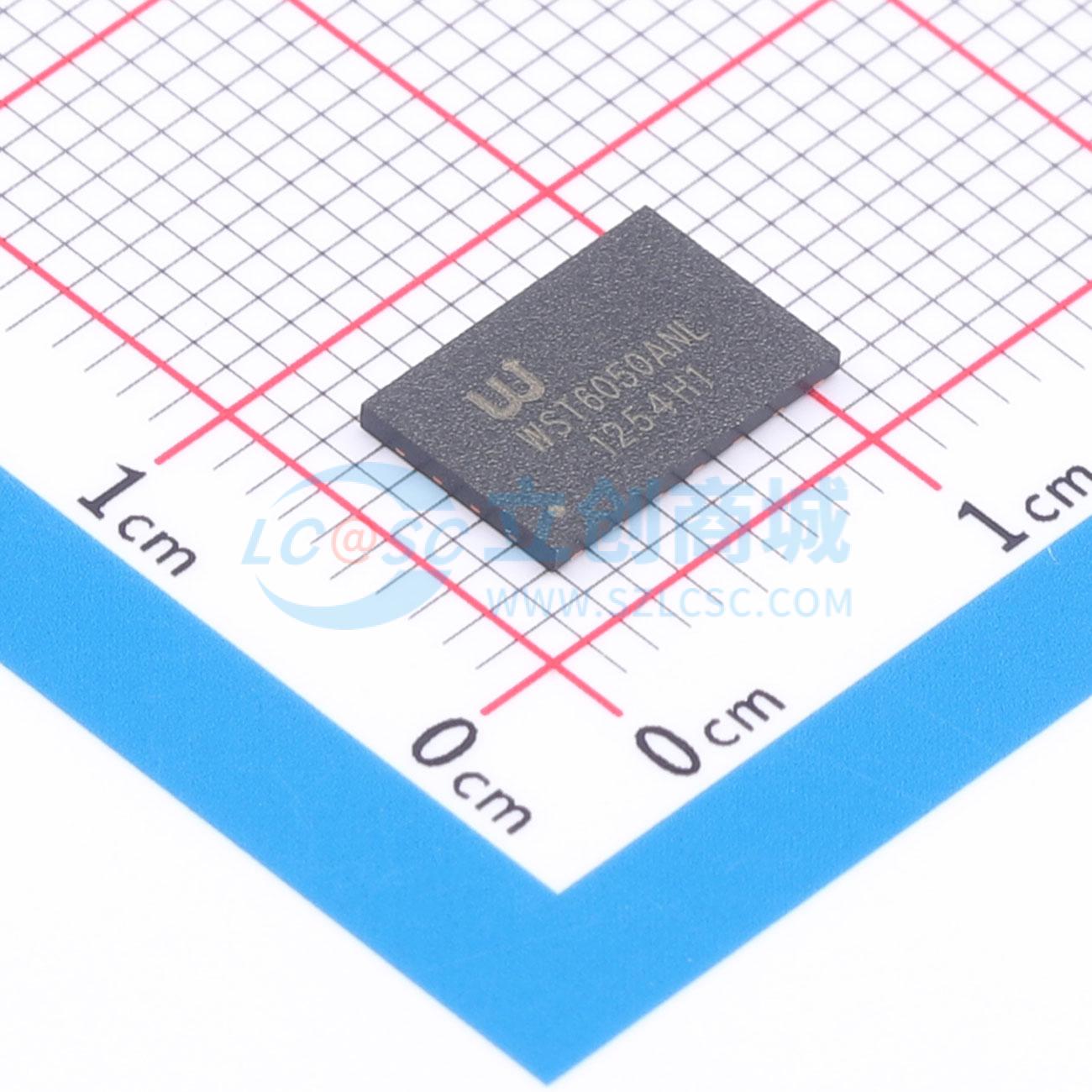

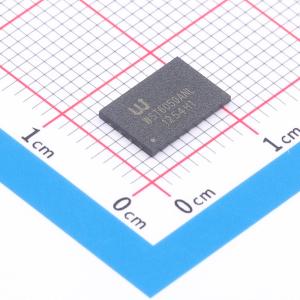

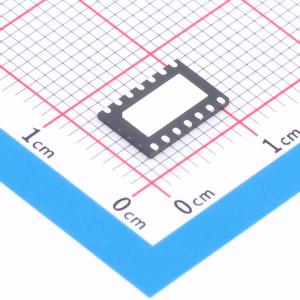

WST6050AN-L
用于24V汽车应用的带电流检测模拟反馈的高端驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高边开关，单通道；38mΩ，DFN9×6-14L封装，AEC-100认证，单芯片设计
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WST6050AN-L
- 商品编号
- C52091970
- 商品封装
- DFN-14L(6x9)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | - | |
| 工作电压 | 8V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 7A | |
| 导通电阻 | 35mΩ | |
| 功能特性 | 过压保护；过温保护；过流保护；欠压锁定 | |
| 工作温度 | - |
商品特性
- PRO-SIL™ 符合 ISO 26262 标准，支持集成商根据 ISO 26262:2018 第8至13条评估硬件元件
- 单通道器件
- 极低待机电流
- 3.3 V 和 5 V 兼容逻辑输入
- 优化的电磁兼容性
- 极低电磁敏感度
- 可调电流限制
- 比例负载电流检测
- 宽范围电流的高精度检测
- 关断状态开路检测
- 输出对 VS 短路检测
- 过载和对地短路锁存关断
- 热关断锁存
- 极低电流检测漏电流
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬态自限制
- 防接地丢失和 VS 丢失保护
- 热关断
应用领域
- 适用于阻性、感性和容性负载
- 替代机电继电器、保险丝和分立电路
- 最适合高浪涌电流负载，如灯具
- 适用于 12V 和 24V 卡车及拖车运输系统
