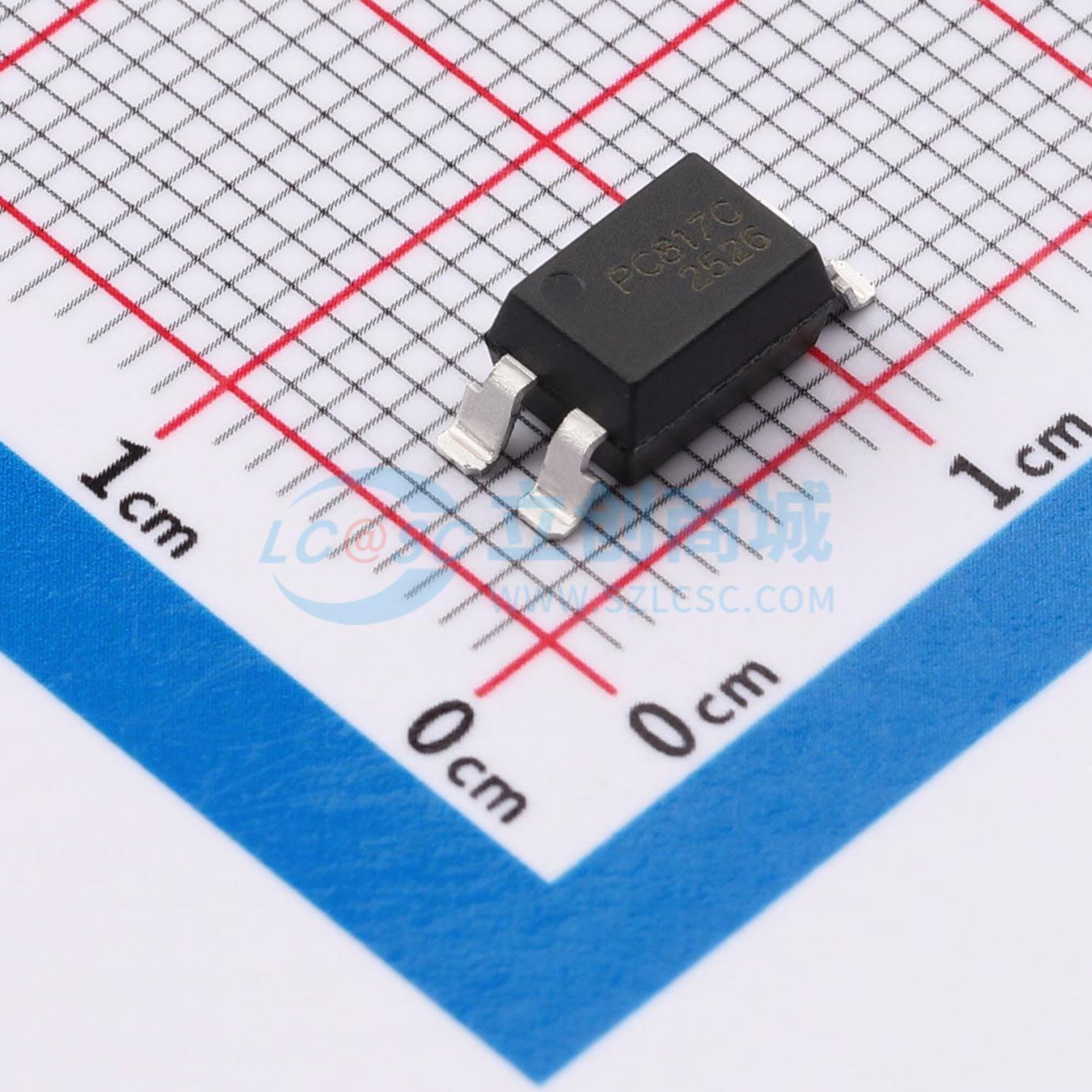

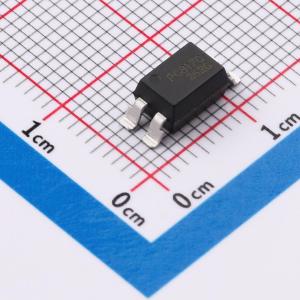

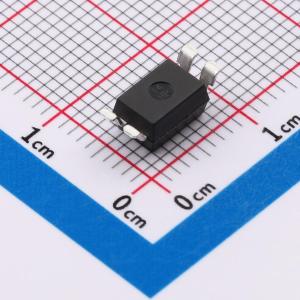

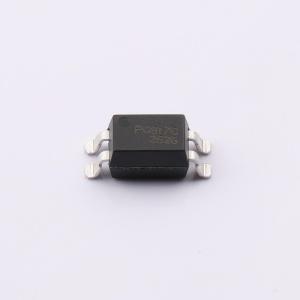

PC817CAS
PC817CAS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- PC817CAS
- 商品编号
- C52091991
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.5353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 6us@2mA,100Ω | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC817是一款由一个发光二极管和一个光电晶体管组成的光电耦合器，采用四引脚封装，提供两种形式：DIP和SMD。
商品特性
- 电流转换比CTR：在 IF = 5mA, VCE = 5V 条件下，最小值50%
- 输入、输出端之间绝缘电压高：Viso = 5,000Vrms
- 反应时间：在 VCE = 2V, IC = 2mA, RL = 100Ω 条件下，上升时间tr典型值为4μs
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
- 家用电器
