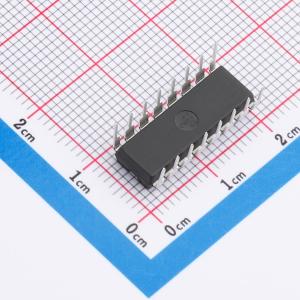

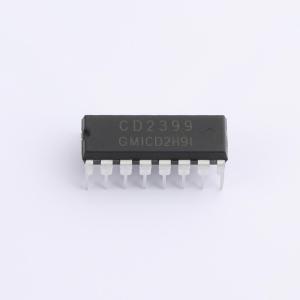

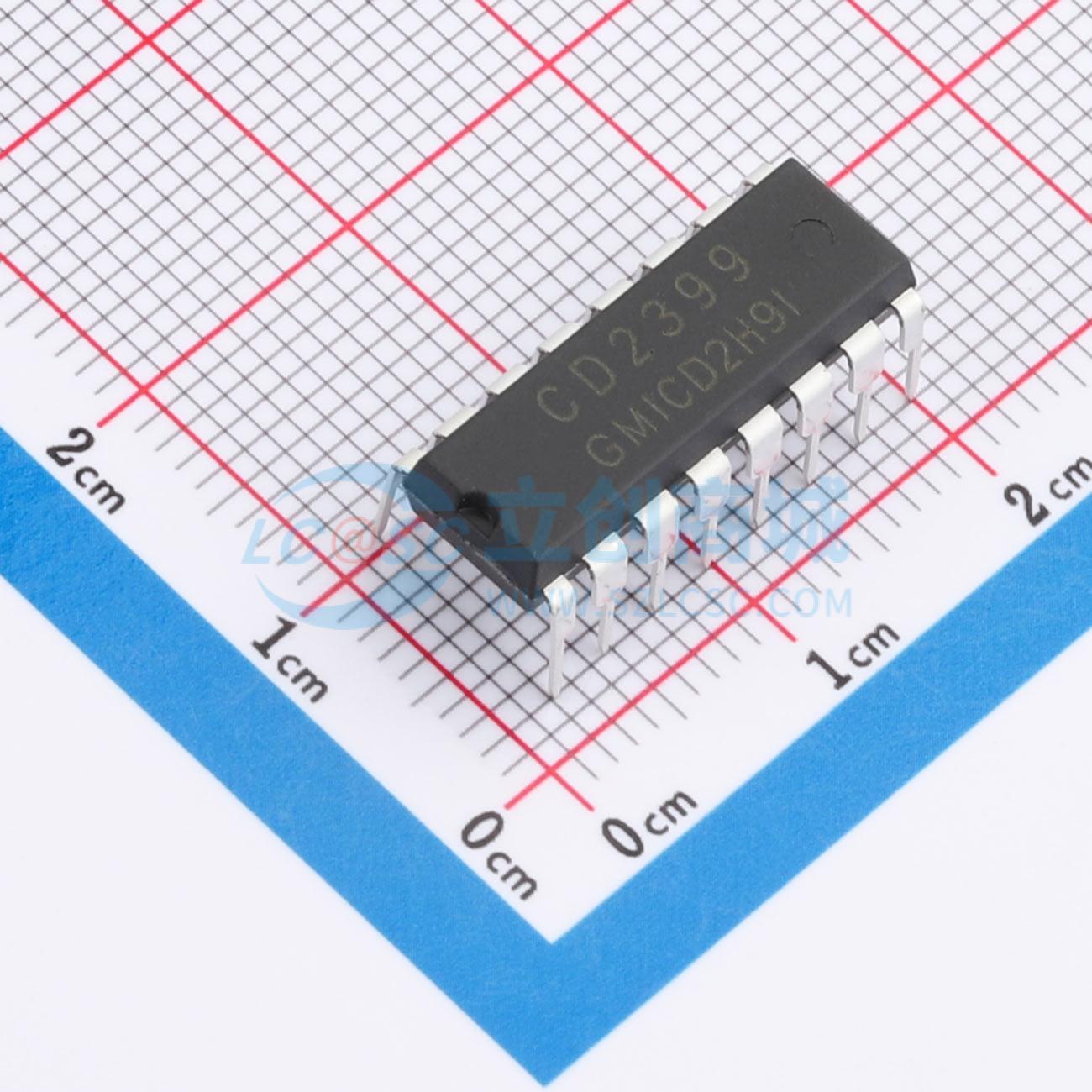

CD2399ED
采用CMOS工艺的混响处理器芯片，具备数模模数转换功能，低噪声低失真，引脚排列和应用电路优化
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- CD2399ED
- 商品编号
- C52092022
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 处理器 | |
| 工作电压 | 3.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 掉电与复位保护 |
商品概述
CD2399是一款采用CMOS工艺制造的混响处理器芯片。它集成了数模和模数转换功能，并具备高采样频率。芯片内置44K存储器，其数字处理部分用于产生延迟时间。系统时钟由内置压控振荡器产生，这是数字处理电路的一个主要特点，便于频率调整。该芯片的优势在于极低的失真系数和噪声，能够输出高品质音频信号。其引脚排列和应用电路经过优化，旨在实现更简洁的PCB布局和更低的成本。
商品特性
- 采用CMOS工艺，外围电路简洁
- 具备自动复位功能
- 低噪声，典型值小于-90dBV
- 低失真，总谐波失真小于0.5%
- 压控振荡器频率外部可调
- 封装形式：DIP16/SOP16
应用领域
- 录像机
- VCD机
- 电视
- CD机
- 卡拉OK混频器
- 电子音乐器具
- 儿童早教机
- 具有回音处理功能的音频设备
