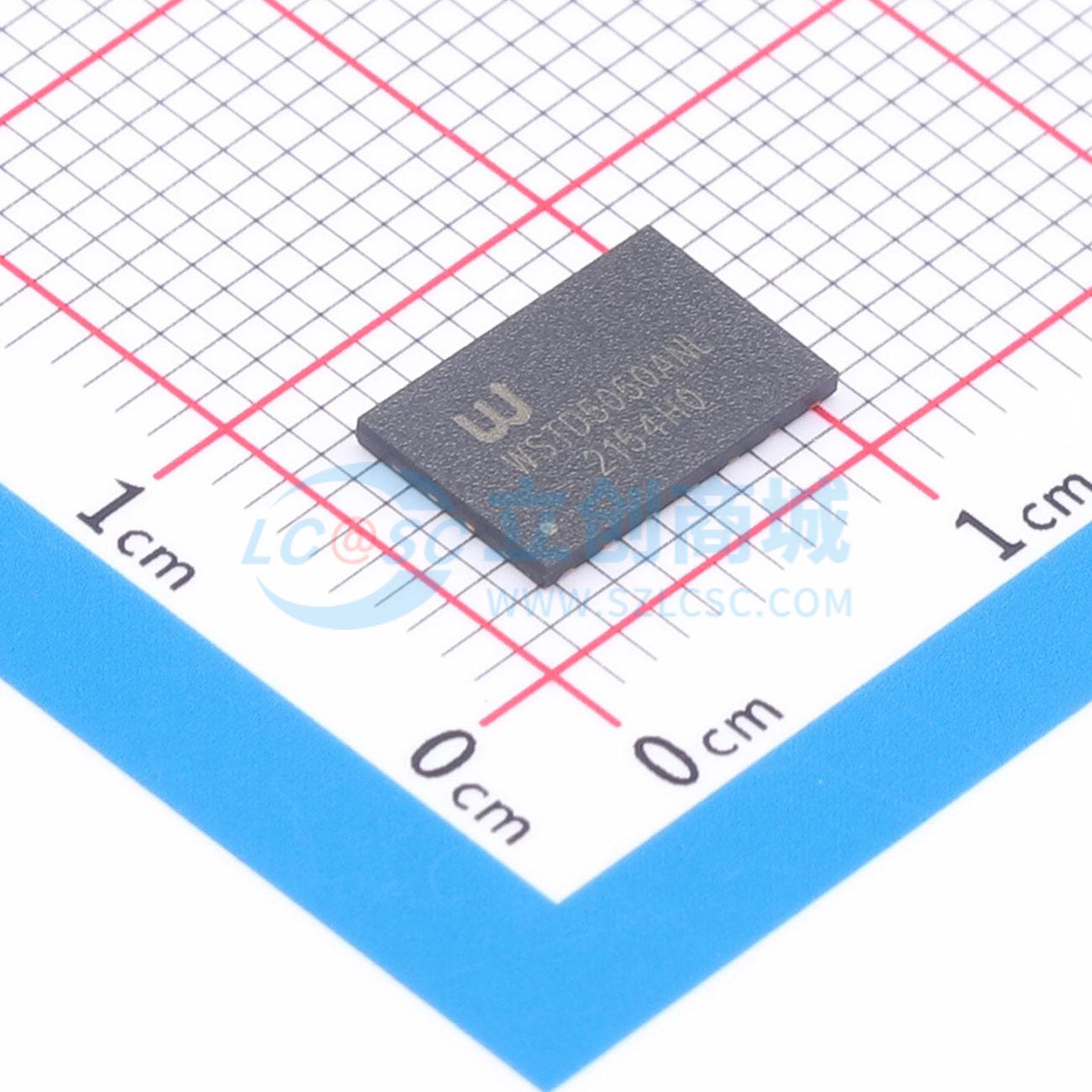

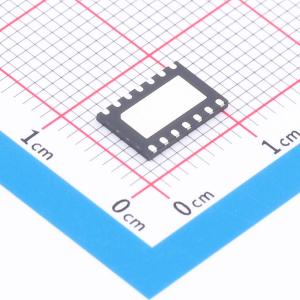

WSTD5050AN-L
适用于汽车应用的带电流感应模拟反馈的高端驱动器，双通道，低待机电流，兼容3.3V和5V逻辑输入，具备多种诊断和保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高边开关，双通道；38mΩ，DFN9×6-14L封装，AEC-100认证，单芯片设计
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WSTD5050AN-L
- 商品编号
- C52091976
- 商品封装
- DFN-14L(6x9)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | - | |
| 工作电压 | 5V~58V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 7A | |
| 导通电阻 | 38mΩ | |
| 功能特性 | 过压保护；过温保护；过流保护；欠压锁定 | |
| 工作温度 | - |
商品特性
- PRO-SIL™ 符合 ISO 26262 标准，支持集成商根据 ISO 26262:2018 第 8-13 条款评估硬件元件
- 双通道器件
- 极低的待机电流
- 兼容 3.3 V 和 5 V 逻辑输入
- 优化的电磁兼容性
- 极低的电磁敏感性
- 用户可调电流限制
应用领域
- 适用于电阻性、电感性和电容性负载
- 替代机电继电器、保险丝和分立电路
- 最适用于具有高浪涌电流的负载，例如灯具
- 适用于 24 V 和 48 V 卡车、拖车及运输系统
