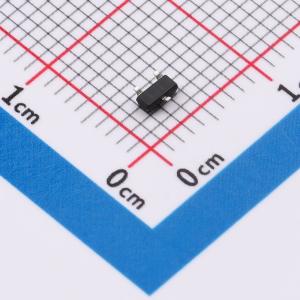

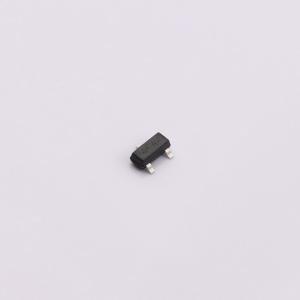

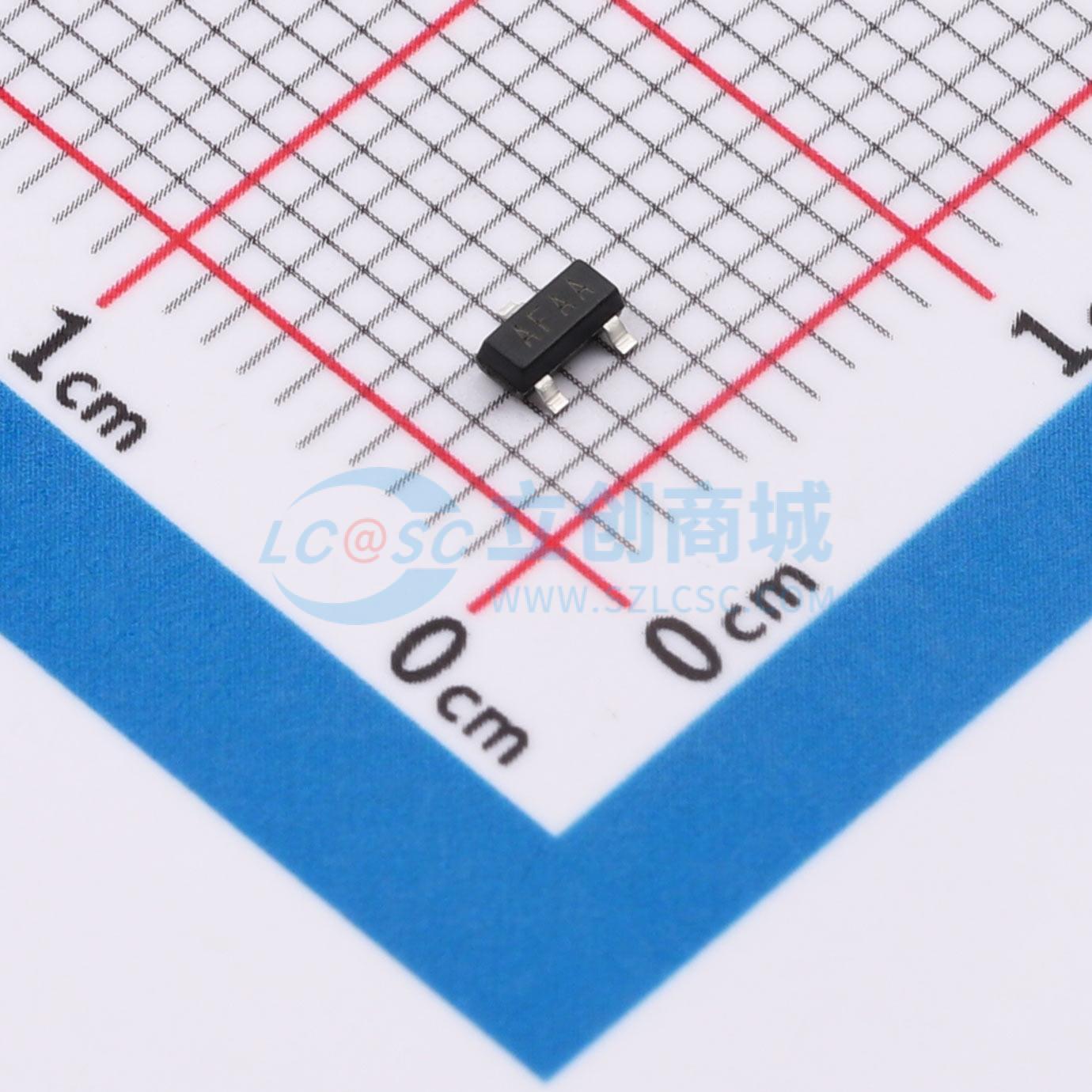

MAX809RAR
用于监测电源电压的微处理器复位电路，无需外围器件，提供CMOS和漏极开路两种复位输出，对短时间电源突降有过滤功能，采用SOT23 - 3封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- MAX809RAR
- 商品编号
- C52091984
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 输出类型 | 推挽 | |
| 工作电压 | - | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | 8uA |
商品概述
MAX803/809/810系列是用于监测电源电压或电池电压的微处理器复位电路。该系列无需外部元件，从而提升了系统可靠性并降低了成本。当被监测的电源电压低于预设的复位阈值时，电路输出有效的复位信号；当电源电压回升至阈值以上后，复位信号仍将保持有效至少140毫秒。MAX809/MAX810提供互补金属氧化物半导体输出，MAX803提供漏极开路输出。MAX803和MAX809的复位输出为低电平有效，MAX810的复位输出为高电平有效。设计确保短暂的电源电压突降不会触发复位。在整个工作温度范围内，即使电源电压低至1.15V，仍能保证可靠的复位输出。该系列器件采用3引脚SOT23封装。
商品特性
- 精确的复位阈值：±2.5%
- 提供两种复位输出：互补金属氧化物半导体输出（MAX809/MAX810）与漏极开路输出（MAX803）
- 最小140毫秒的复位脉冲宽度
- 低工作电流：3V供电时典型值为3.2微安
- 复位信号在电源电压低至1.15V时仍能维持可靠输出
- 对短时间电源电压突降具有过滤功能
- 工作温度范围：-40℃ 至 +85℃
- 采用SOT23-3封装
应用领域
- 计算机
- 微控制器
- 智能仪表
- 便携式或电池供电设备
