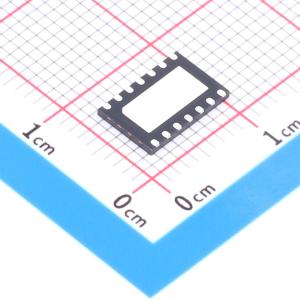

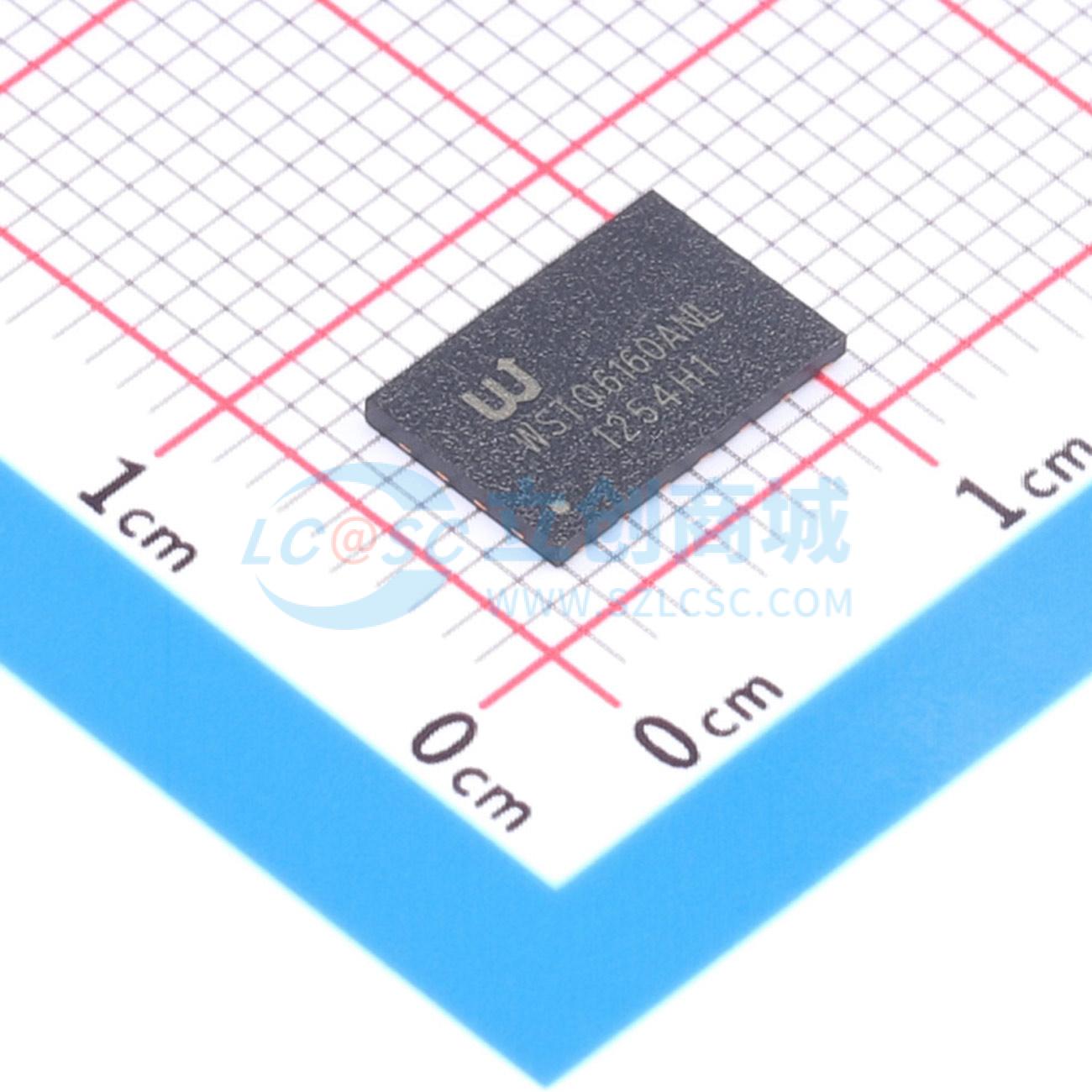

WSTQ6160AN-L

用于24V汽车应用的带电流感应模拟反馈的高端驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高边开关，四通道；170mΩ，DFN9×6-14L封装，AEC-100认证，单芯片设计
品牌名称: Winsemi(稳先微)
商品型号: WSTQ6160AN-L
商品编号: C52091974
商品封装: DFN-14L(6x9)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

WSTQ6160AN-L 是一款智能四通道高边功率开关，采用 DFN9×6-14L 封装，导通电阻为 140mΩ，并通过 AEC-Q100 认证。该器件集成了全面的诊断和保护功能，包括比例负载电流检测、开路检测、输出对电源短路检测、过载与对地短路锁存关断、欠压关断、过压钳位、负载电流限制以及热关断。其逻辑输入兼容 3.3V 和 5V 系统，具有极低的待机电流，并针对电磁兼容性和抗扰度进行了优化。PRO-SIL™ 功能支持集成商根据 ISO 26262:2018 第 8-13 条款进行硬件元件评估。

商品特性

符合 PRO-SIL™ ISO 26262 就绪要求，支持根据 ISO 26262:2018 第 8-13 条款评估硬件元件
四通道器件
极低的待机电流
兼容 3.3V 和 5V 的逻辑输入
优化的电磁兼容性
极低的电磁敏感性
可调电流限制
比例负载电流检测
宽范围电流下的高精度电流检测
关断状态开路负载检测
输出对电源短路检测
过载与对地短路锁存关断
热关断锁存
极低的电流检测漏电流
欠压关断
过压钳位
负载电流限制
快速热瞬态自限制
防止接地丢失和电源丢失的保护
热关断

应用领域

适用于电阻性、电感性和电容性负载
替代机电继电器、保险丝和分立电路
适用于具有高浪涌电流的负载
适用于 12V 和 24V 卡车及拖车的运输系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	输入控制逻辑	-
	工作电压	8V~36V

	属性	参数值
	最大连续电流	2.5A
	导通电阻	140mΩ
	功能特性	过压保护；过温保护；过流保护；欠压锁定
	工作温度	-
