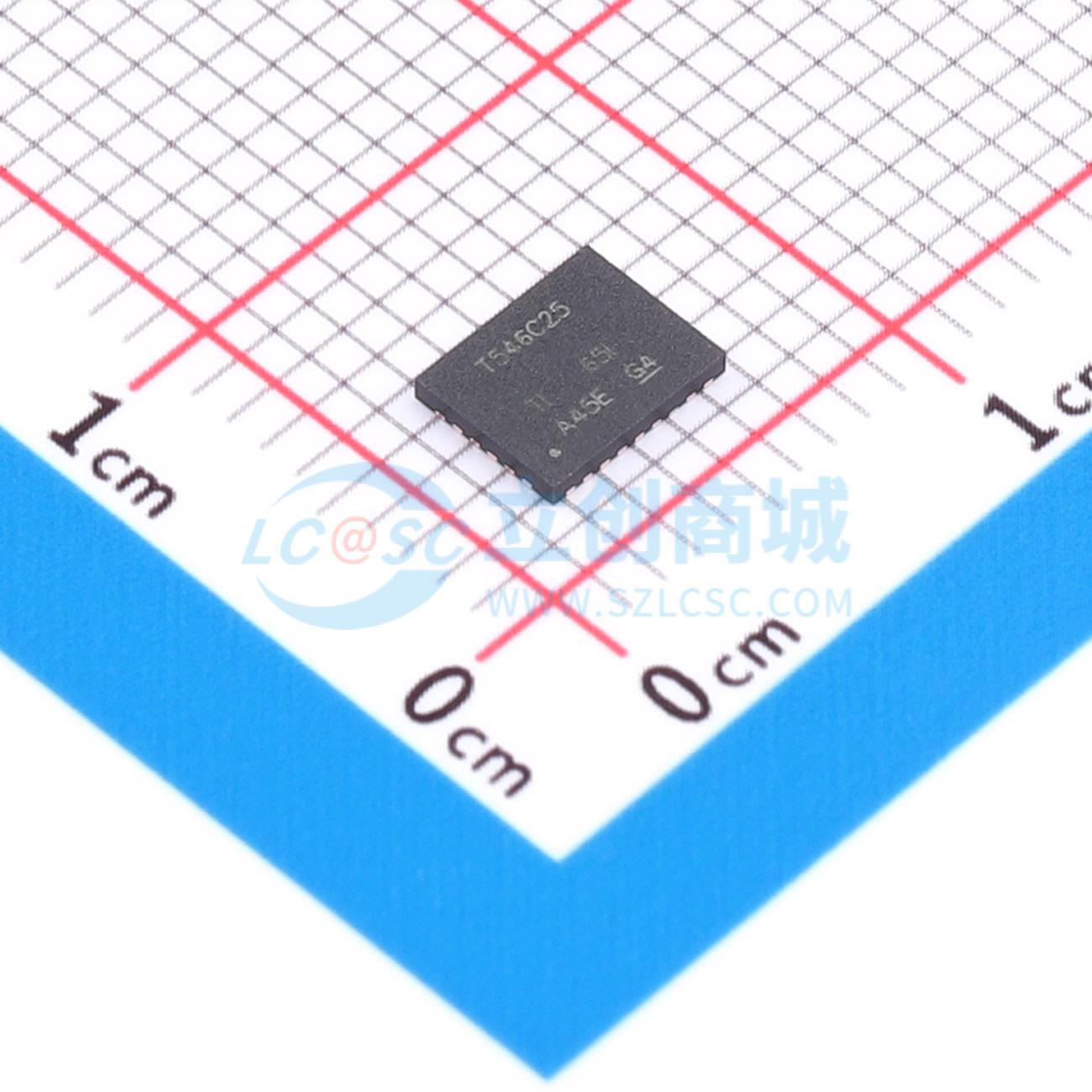

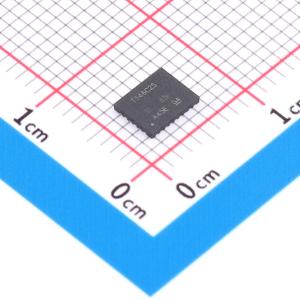

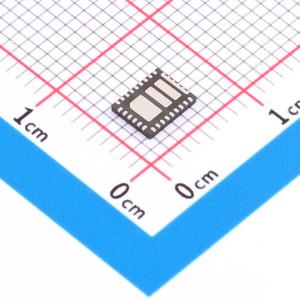

TPS546C25VBDR

TPS546C25是一款高集成度、采用D-CAP4控制拓扑的降压转换器，可实现快速瞬态响应。所有可编程参数均可通过PMBus接口配置，并存储在非易失性存储器（NVM）中作为新的默认值，可最大程度减少外部元器件数量。引脚绑定选项可配置主/从器件、堆叠位置和堆叠数量、DCM（仅单相）或FCCM、过流限制、故障响应、内部或外部反馈电阻、输出电压选择或范围、开关频率以及补偿。支持1MHz时钟的PMBus接口提供了方便、标准化的数字接口，可用于配置以及输出电压、输出电流和内核温度等关键参数的遥测。故障条件响应可根据系统需求设置为重启、锁存关断或忽略。2个、3个或4个TPS546C25器件可互连，在单路输出上提供最高140A输出电流。TPS546C25支持使用外部5V电源过驱内部4.5V LDO，以此提高效率，降低功耗，并可支持在更低输入电压下启动。TPS546C25为无铅器件，符合RoHS合规要求，无豁免。

• 带外部偏置时输入电压范围为2.7V至18V
• 无外部偏置时输入电压范围为4V至18V
• 输出电压范围为0.4V至5.5V
• 支持35A单相，或2×、3×、4×堆叠配置
• 高侧导通电阻Rdson_HS = 3.3mΩ，低侧导通电阻Rdson_LS = 1mΩ
• 支持400kHz至2MHz工作频率（可通过引脚绑定设置4种离散配置，额外配置可通过PMBus®实现）
• PMBus可编程
• 符合PMBus 1.5版本规范，具备PASSKEY安全功能
• 支持输入电压、输出电压、输出电流、温度遥测
• 支持可编程过流、过压、欠压、过温保护
• 堆叠配置下包含单命令写入功能
• 具备扩展写入保护功能
• 非易失性存储器可存储配置设置
• 提供两种输出电压编程方式
• 内部电阻分压（离散设置），启动电压通过引脚绑定选择
• 外部电阻分压（连续设置），启动电压通过VBOOT选择
• 高精度电压基准和差分远程采样，可实现高输出精度
• 0℃至85℃结温下DAC精度为±0.5%
• -40℃至125℃结温下VOUT公差为±0.85%
• 仅单相模式下可选择FCCM/DCM
• 无需PMBus通信，可通过引脚绑定启动
• 支持预偏置输出下安全启动
• 可编程软启动时间范围为0.5ms至16ms
• D-CAP4控制拓扑具备快速瞬态响应，支持全陶瓷输出电容
• 可编程内部环路补偿
• 可选逐周期谷值电流限制
• 开漏电源良好输出

• 服务器和云计算负载点（POL）
• 硬件加速器
• 网络接口卡（NIC）
