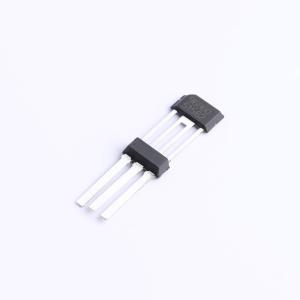

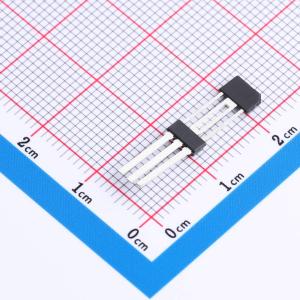

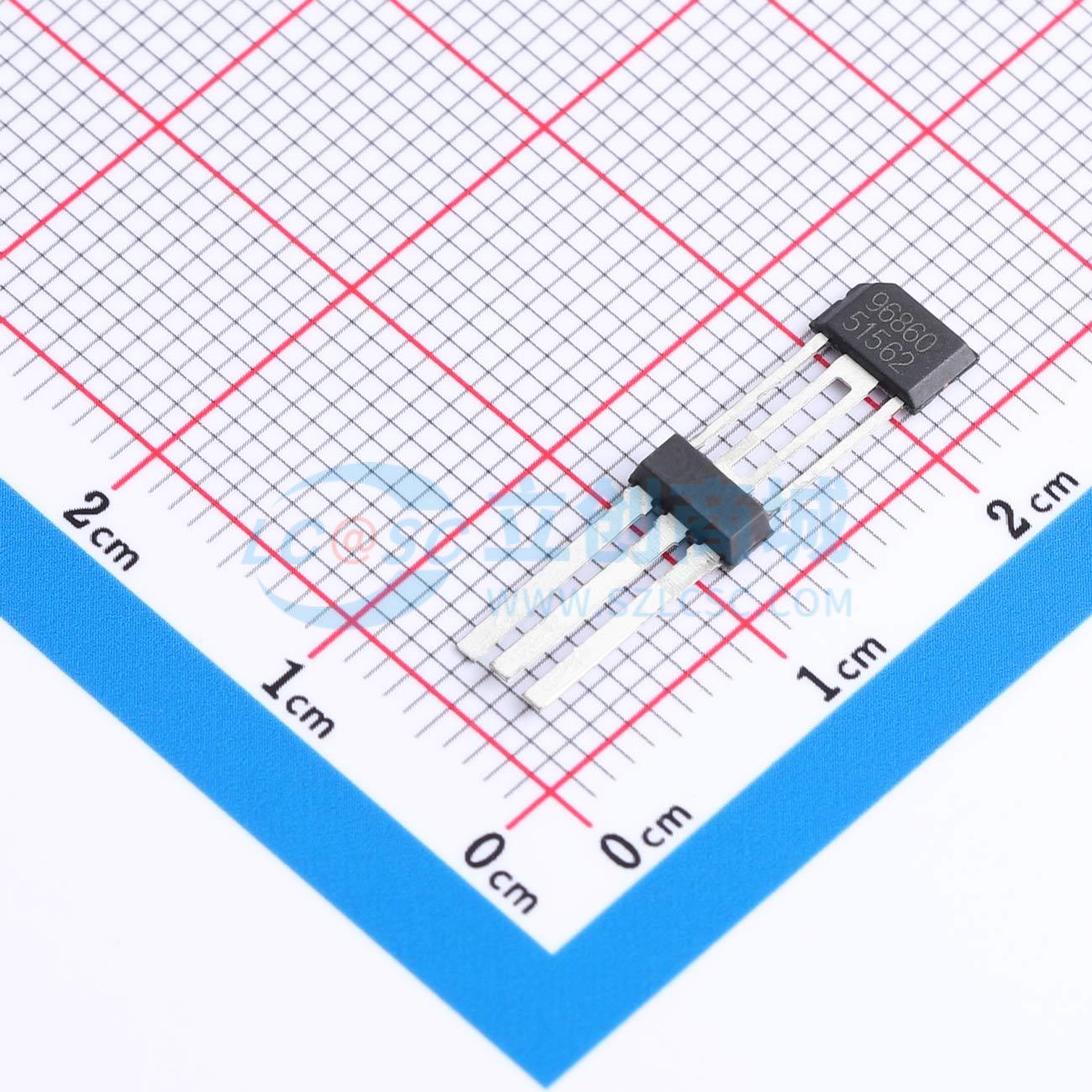

SC9686T3-FP90-TR-Q
速度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车规级、振动抑制、变速箱、PWM、三线电压型、速度+方向检测、PCB-Less
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC9686T3-FP90-TR-Q
- 商品编号
- C52021067
- 商品封装
- TS-3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | - | |
| 工作电压 | 4.5V~20V | |
| 输出电流 | - | |
| 工作电流 | 7mA | |
| 工作点(Gs) | - |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | - | |
| 磁延迟 | - | |
| 输出类型 | 开漏 | |
| 采样频率 | - | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | - |
商品概述
SC9686是一款基于霍尔技术的集成式有源磁传感器，适用于变速箱速度传感器应用。它采用三线电压型输出接口和PWM协议通信。该传感器提供两种磁滞类型：固定磁滞和自适应磁滞（微调选项），并支持零速检测。其出色的灵敏度、精度以及宽广的工作温度范围（-40 ~150℃）使其非常适合苛刻的汽车应用要求。SC9686采用PCB_Less封装，内置100nF和2.2nF电容，具备卓越的抗电磁干扰能力。芯片采用TS-3封装形式，具有亚光镀锡和无卤绿料，符合环保要求。
商品特性
- 通过AEC-Q100 Grade0汽车级认证
- 通过ISO26262 ASIL-B认证
- 三线制电压输出
- 检测速度和方向
- PWM协议输出
- 提供固定和自适应磁滞类型
- 支持南极和北极背磁
- 宽工作温度范围：-40 ~150℃
- 内置集成电容
- 单芯片解决方案
- 封装形式：TS-3
应用领域
- 变速箱速度传感器
