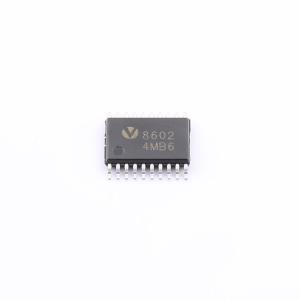

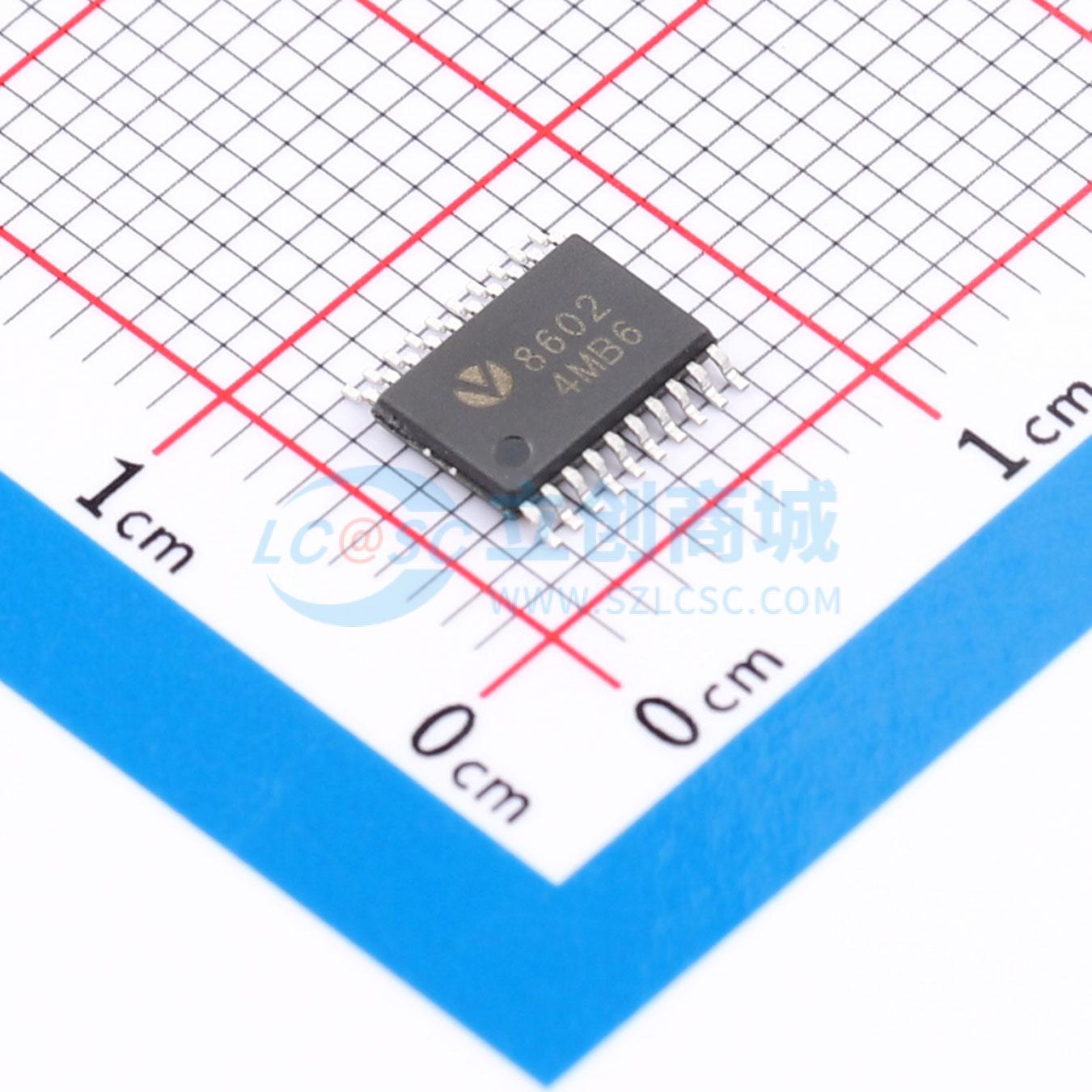

VE8602EC-TR
VE8602EC-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电源管理/升压/降压控制器DC/DC
- 品牌名称
- Semiment(赛卓)
- 商品型号
- VE8602EC-TR
- 商品编号
- C52021085
- 商品封装
- TSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轻载高效模式；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；打嗝限流 |
商品概述
VE8602 是一款高压同步升压控制器。它采用电流模式控制，具备逐个周期峰值电流限制或打嗝模式过流保护功能。该器件具有二极管仿真模式，可优化轻载效率。其工作频率可通过外部电阻编程或在 100kHz 至 1MHz 范围内与外部时钟同步。VE8602 提供可编程软启动和电源良好指示器。全面的保护功能包括精密输出过压保护、输出过流保护和热关断。它提供分流和 DCR 电流检测方案，其中 DCR 检测效率更高但电流限制精度较低。VE8602 采用 TSSOP20-EP 和 QFN3X4-20（3mm × 4mm 可焊侧翼）封装。两种封装均使用 EPAD 以改善热性能和抗噪能力。其引脚数少、外部元件少且具有默认内部值，使其成为快速上市简单电源设计的理想解决方案。符合汽车标准的型号可通过单独的数据手册（VE8602Q）获取。
商品特性
- 4V 至 60V 宽工作输入电压范围
- 双路 N 沟道 MOSFET 驱动器
- 在整个温度范围内精度为 ±1.5% 的 0.8V 电压基准
- 可编程频率范围：100kHz 至 1MHz
- 准旁路操作
- 外部同步时钟范围：100kHz 至 1MHz
- 具有 180 度反相 SYNCO 引脚和抖动功能
- 可编程软启动
- 电源良好输出电压监控
- 可选的逐个周期电流限制
- 输出过压保护
- 打嗝模式过流保护
- 带外部电源选项的内部 LDO
- 可编程 CCM 和 DEM 模式
- 提供 TSSOP20-EP 和 QFN3X4-20（3mm × 4mm 可焊侧翼）封装
应用领域
- 音频电源
- 工业应用
- 高电流升压电源
