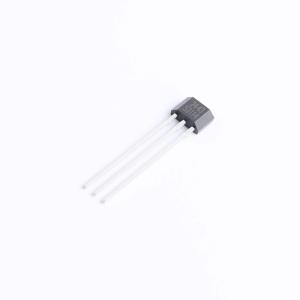

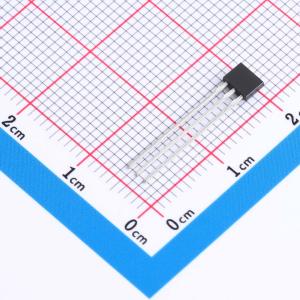

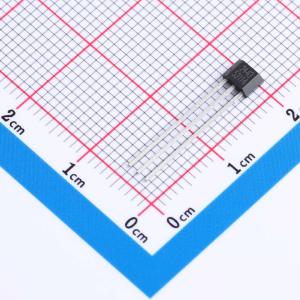

SC2443UA-BK-Q
高性能锁存型霍尔开关，采用高频斩波技术，具有磁场一致性和对称性，集成过压保护，抗电磁干扰能力强，有多种小封装可选
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 良好的灵敏度一致性、高灵敏度、锁存型霍尔效应开关
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC2443UA-BK-Q
- 商品编号
- C52021027
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 2.5V~24V | |
| 工作点(Gs) | 3mT | |
| 释放点(Gs) | -3mT | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 1.6mA | |
| 磁延迟 | 6mT | |
| 输出类型 | 开漏 | |
| 采样频率 | 20kHz | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 内置LDO；内置施密特触发器；反向电压保护 |
商品概述
该系列产品采用高频斩波技术，在全工作电压和工作温度范围内具有很高的磁场一致性和对称性。芯片的电源和输出脚集成了过压保护功能，具有抗电磁干扰能力强和可靠性高的特点。其内部集成了稳压模块、霍尔阵列、放大电路、迟滞比较器和输出驱动等电路模块。霍尔信号处理通路采用高频斩波技术，不仅减小了霍尔感应阵列和处理电路的失调电压，而且减小了应力和温度对失调电压的影响，并尽可能地将芯片的系统延时及输出抖动降至最低。输出级采用漏极开路输出，具备高达20mA的灌电流能力。内部集成的稳压电路使芯片可接受2.5V到24V的宽电源供电电压，满足工业和汽车电子的应用需求。该系列提供TO-92S(UA)、SOT23(SE)和SOT23-3L(SO)等多种小封装外形可选。
商品特性
- 通过AEC-Q100汽车级认证
- 锁存型开关霍尔
- 斩波频率高达800KHz
- 宽工作电压范围：2.5V 到 24V
- 宽工作温度范围：-40℃ 到 150℃
- 电源反接保护：-28V
- 集成VDD和OUT脚过压保护功能
- 磁场对称性好
- 多款小封装外形可选
应用领域
- 汽车和工业领域
- 无刷电机位置传感器
- 座椅电机传感器
- 升降窗
- 天窗/尾门
