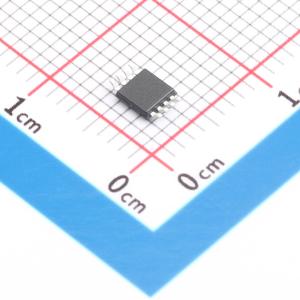

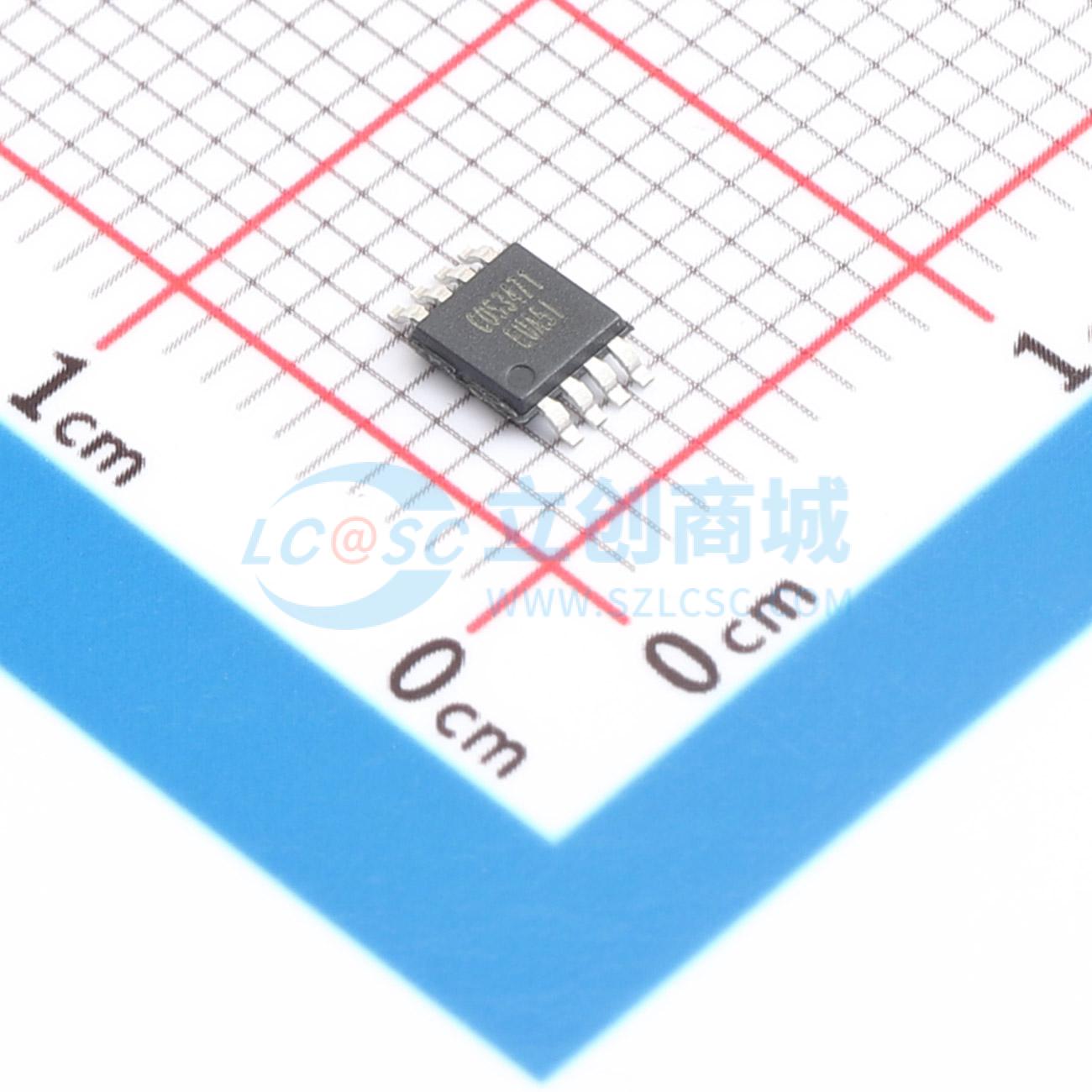

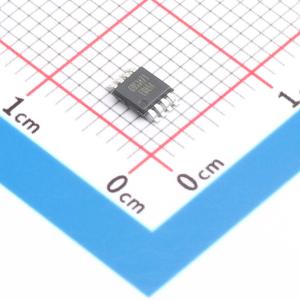

COS3471MR-3.3
适用于电池供电系统的RS-485/RS-422低功耗差分总线/线路收发器，具备过温保护、故障安全和ESD保护功能，采用小封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- COS3471-3.3是一款半双工收发器，适用于电池供电的RS-485/RS-422应用。它在接收器启用时仅消耗1.3uA的电源电流，电源工作电压:2.5V至3.6V。商城规格书仅供参考，具体参考科山芯创官网最新资料手册
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS3471MR-3.3
- 商品编号
- C52021088
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 2.5V~3.6V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.3uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断 |
商品概述
COS3471-3.3是一款低功耗差分总线/线路收发器，专为具有扩展共模范围（-7V至12V）的多点数据传输标准RS-485应用而设计。它也满足RS-422的要求。驱动器和接收器具有三态输出，驱动器输出在整个共模范围内保持高阻抗。通过热关断电路可防止因总线争用或故障导致的过度功耗，该电路会强制驱动器输出进入高阻抗状态。接收器具有失效保护功能，当输入开路或短路时，保证输出为高电平状态。上电复位电路使输出保持高阻抗状态，直到电源电压稳定。COS3471-3.3采用2.5V至3.6V单电源供电。该器件在不牺牲过载或ESD损坏防护能力的前提下，实现了显著的节能效果。它采用8引脚小型塑料MSOP8封装，规定工作环境温度范围为-40°C至+125°C。
商品特性
- 2.5V至3.6V供电电压
- 接收器使能时供电电流为1.3μA
- 半双工收发器
- -7V至12V总线共模输入范围
- 开路、短路和空闲总线失效保护功能
- RS-485 I/O引脚提供ESD保护
- 总线上最多允许128个收发器
- 小型封装：MSOP8
应用领域
- 电源逆变器
- 电机控制
- 工业自动化
- 电池供电应用
