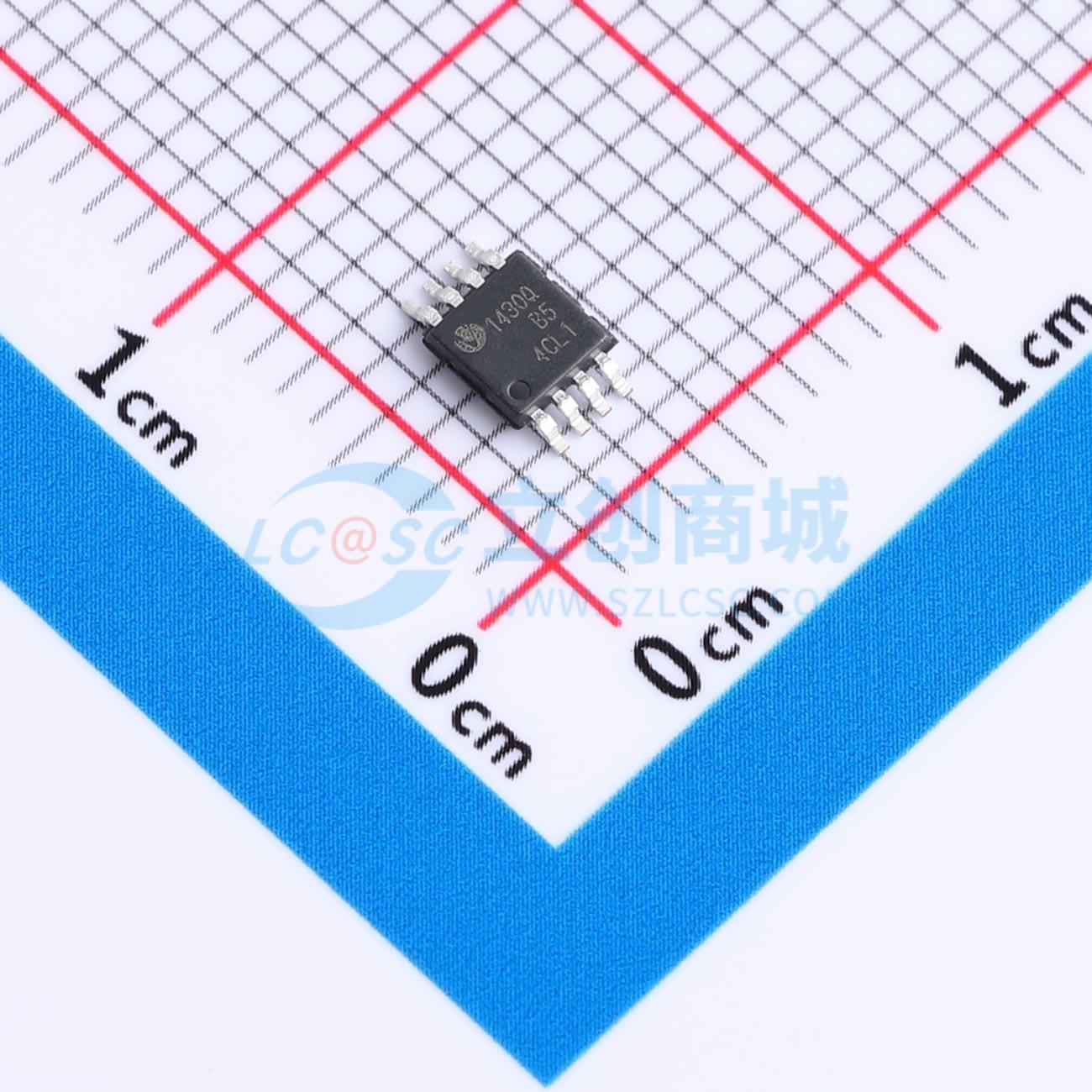

温馨提醒：图片仅供参考，商品以实物为准
VE1430Q1BA3R5
40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 使能控制、PG 和PG 延迟选项、40V/0.3A低静态电流、低压差线性稳压器
- 品牌名称
- Semiment(赛卓)
- 商品型号
- VE1430Q1BA3R5
- 商品编号
- C52021076
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V；5V | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8uA | |
| 功能特性 | 使能控制；工作状态指示；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
VE1430Q 是一款高压宽输入范围、低压差、低静态电流的线性稳压器。其输入电压范围为 3V 至 40V。低至 3V 的工作电压可确保器件在冷启动以及启停情况下持续工作。该器件在轻载条件下的静态电流仅为 8µA，因此是用于为微控制器和控制器局域网收发器等常开组件供电的理想选择。该器件提供 3.3V 和 5.0V 固定输出电压版本，以及 1.25V 至 24V 可调输出电压版本。其内部具有最大电流限制功能，可防止输出短路、过载和过热。该器件集成了电源正常输出指示功能，用于指示输出电压稳定状态，以及可编程延迟的电源输出指示信号延迟电路，这些功能可用于电源时序管理或微控制器复位。该器件包含热关断、限流故障保护和短路保护，并提供 SOIC8-EP、MSOP8-EP 和 SOT223 多种封装形式。
商品特性
- 通过汽车等级 AEC-Q100 Grade1 验证：温度等级 -40°C to 125°C, TA；结温 -40°C to 150°C, TJ
- 宽输入范围 3V 至 40V
- 静态电源电流 8µA
- 稳态时支持低输出陶瓷电容
- 典型应用电流 300mA
- 固定输出 3.3V、5V，以及可调输出电压版本
- 过温输出 ±2% 精度
- 精确的电流钳制
- 电源正常指示功能
- 可编程电源指示功能延迟
- 支持热保护、过流保护和短路保护
- 适用于 SOIC8-EP、MSOP8-EP 和 SOT223 封装
应用领域
- 汽车和工业应用
- 电池供电设备
- 超低功耗微控制器
- 医学影像
