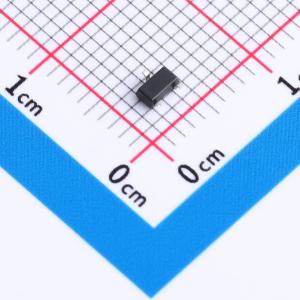

温馨提醒：图片仅供参考，商品以实物为准
SC2943SO-TR-Q
高性能数字锁存霍尔效应传感器，采用先进BCD技术，具备出色灵敏度稳定性和集成保护功能，有小型封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 贴片、开漏输出、60V耐压、高灵敏度、双极、大电机换向。SC2943SO-TR-Q采用先进的60V BCD 技术制造，该技术依据ISO26262-10和ISO26262-9标准开发。作为非上下文相关安全元件（SEooC），它达到了 ASIL-B等级。
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC2943SO-TR-Q
- 商品编号
- C52021078
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | - | |
| 工作电压 | 2.8V~40V | |
| 工作点(Gs) | 3mT | |
| 释放点(Gs) | -3mT | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 1.2mA | |
| 磁延迟 | 16mT | |
| 输出类型 | 开漏 | |
| 采样频率 | - | |
| 工作温度 | -40℃~150℃ | |
| 功能特性 | 内置LDO；限流保护；反向电压保护；欠压锁定 |
商品概述
SC294X采用先进的60V BCD技术制造，该技术依据ISO 26262-10和ISO 26262-9标准开发。作为独立安全元件，它达到了ASIL-B等级。这是一款斩波稳定型霍尔效应传感器，提供具有出色灵敏度稳定性和集成保护功能的磁传感解决方案。其卓越的高温性能通过动态失调消除技术得以实现，该技术可降低通常由器件过模塑、温度相关性以及热应力所导致的残余失调电压。每个器件均包含一个稳压器、霍尔电压发生器、小信号放大器、斩波稳定电路、滞回比较器以及限流输出电路。内部集成的稳压电路使芯片可接受2.8V到40V的宽电源供电电压。该器件提供小型3脚直插封装TO-92S(UA)和3脚SOT23-3L(SO)封装，100%无卤绿色框架，符合环保要求。
商品特性
- 通过AEC-Q100认证
- 按照ISO 26262-10和ISO 26262-9开发，作为具有ASIL-B等级的独立安全元件
- 锁存型开关霍尔
- 宽工作电压范围：2.8V到40V
- 电源端瞬态耐压：60V（串接200欧电阻）
- 宽工作温度范围：-40°C ~ 150°C
- 反向电源电压保护：-28V
- 开漏输出电流限制：40mA
- 高抗电磁干扰和静电防护能力
- 小封装：3脚TO-92S(UA)和3脚SOT23-3L(SO)
应用领域
- 汽车
- 工业
- 消费电子
