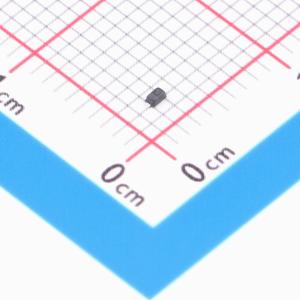

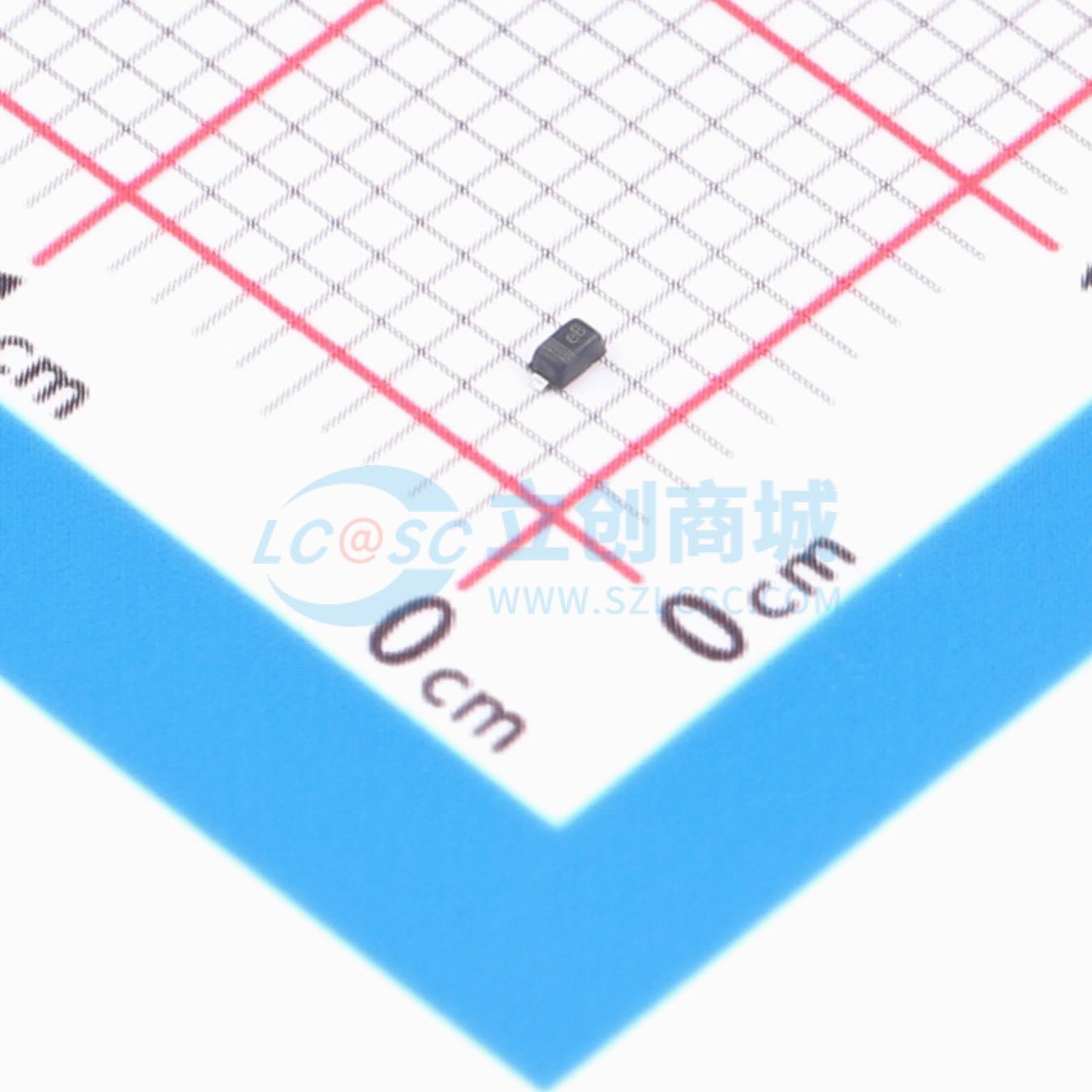

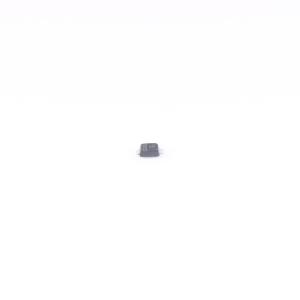

ESD5Z3.3C-SL
1 线双向 ESD 保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电压敏感的组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD5Z3.3C-SL
- 商品编号
- C51927810
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.05792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD5Z3.3C-SL旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
商品特性
- 低电容：最大15 pF
- 反向关断电压：最大3.3V
- 低泄漏电流：纳安级别
- 低钳位电压
- 典型响应时间 < 1 ns
- 符合IEC61000-4-2 4级ESD保护标准
应用领域
- 手机
- 音频设备
- 便携式设备
- 数码相机
- 电源
