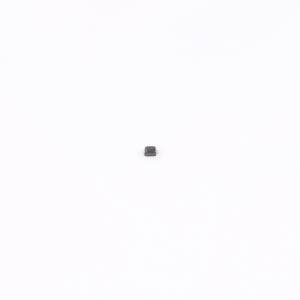

ESD9L5.0C-SL
1 线双向 ESD 保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于保护对电压敏感的组件免受ESD和瞬态电压事件的影响。卓越的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD9L5.0C-SL
- 商品编号
- C51927818
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
ESD9L5.0C-SL旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
商品特性
- 低电容：典型值为0.6 pF
- 反向关断电压：最大值为5V
- 低泄漏电流：纳安（nA）级别
- 低钳位电压
- 响应时间通常小于1 ns
- 符合IEC61000-4-2 4级ESD保护标准
应用领域
- 10/100/1000 Mbps以太网
- 火线接口（FireWire）
- 高速数据线
- 用户识别模块（SIM）卡保护
- 手机及配件
- 便携式电子产品
- 通信系统
- 计算机及外设
- 音频和视频设备
- 天线保护
