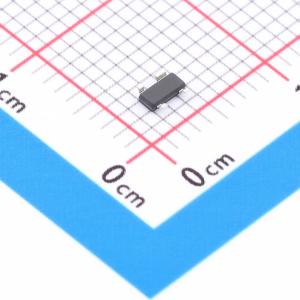

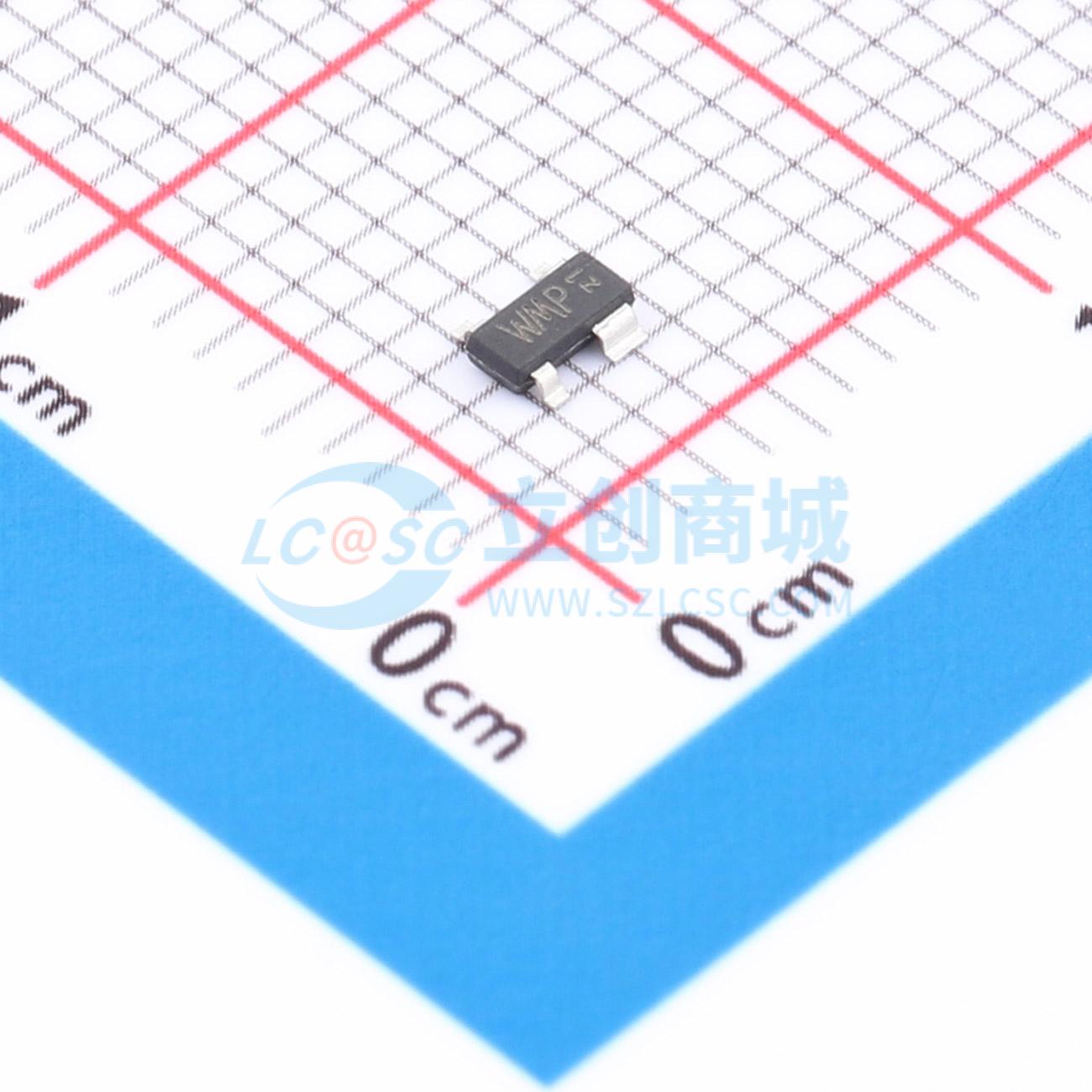

温馨提醒：图片仅供参考，商品以实物为准
BFG520/XR-A
NPN晶体管高功率增益宽带低噪声
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 芯片具有高功率增益放大、宽带以及低噪声、低漏电流、小结电容特性，较大的动态范围，理想的电流线性；主要应用于超高频微波、VHF、UHF和CATV高频宽带低噪声放大器中，如卫星电视调谐器、CATV放大器、模拟数字无绳电话、射频模块和光纤模块中的高频放大器等产品。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- BFG520/XR-A
- 商品编号
- C51927820
- 商品封装
- SOT-143R
- 包装方式
- 编带
- 商品毛重
- 0.035175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 70mA | |
| 集射极击穿电压(Vceo) | 15V | |
| 耗散功率(Pd) | 300mW | |
| 直流电流增益(hFE) | 250 | |
| 特征频率(fT) | 9GHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 50nA | |
| 集射极饱和电压(VCE(sat)) | - | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 2.5V | |
| 数量 | 1个NPN | |
| 配置 | 独立式 |
商品概述
本芯片具有高功率增益放大、宽带、低噪声、低漏电流、小结电容特性，较大的动态范围，理想的电流线性；集电极 - 发射极击穿电压：BVCEO = 15V，最大集电极电流：IC = 70mA，集电极耗散功率：PC = 300mW，特征频率：fT = 9GHz；采用4引脚（宽集电极引脚与双发射极引脚）的SOT143R表面贴塑封。
应用领域
超高频微波、VHF、UHF和CATV高频宽带低噪声放大器，如卫星电视调谐器、CATV放大器、模拟数字无绳电话、射频模块和光纤模块中的高频放大器等产品
