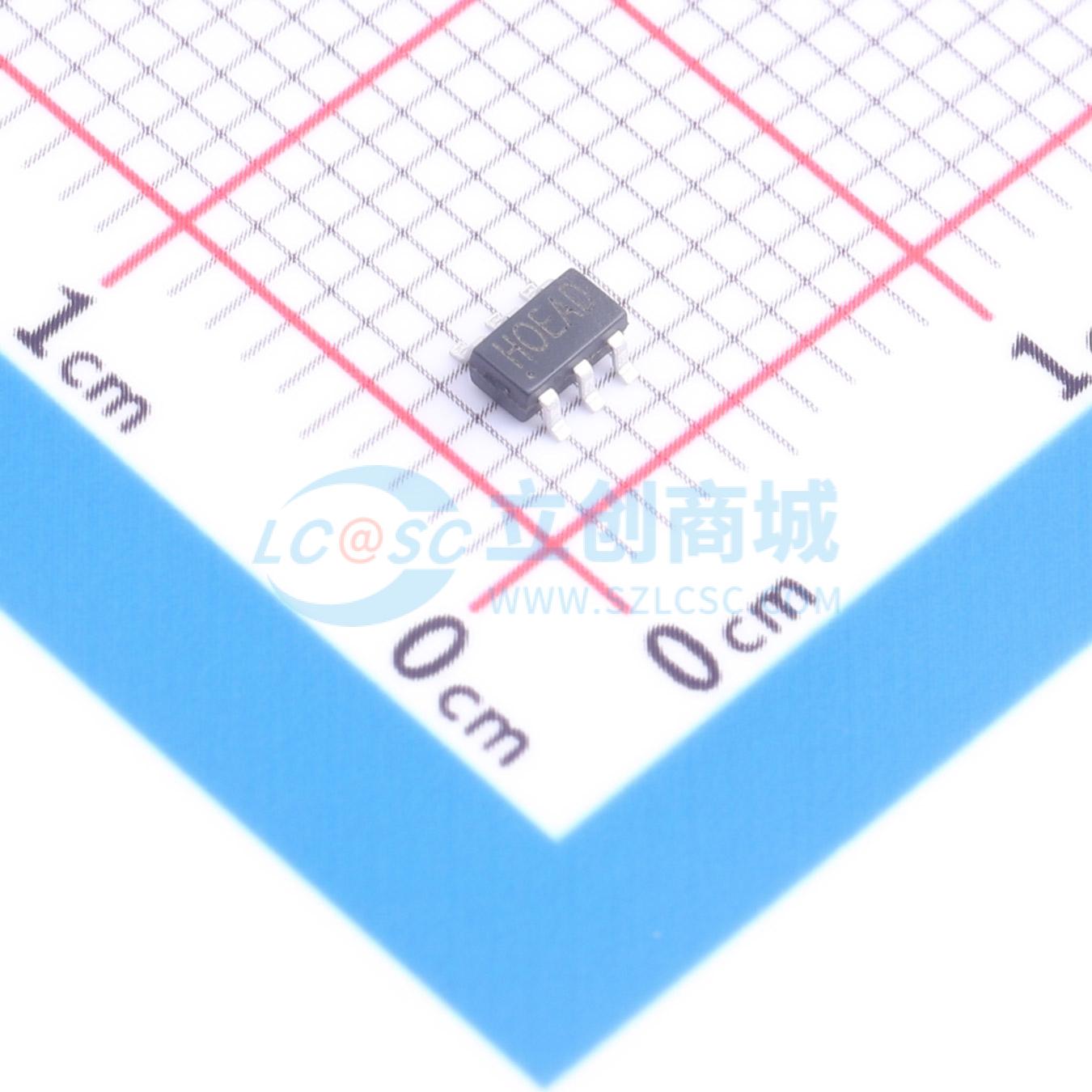

温馨提醒：图片仅供参考，商品以实物为准
SL6841S6
降压型 1.2A 4V~38V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是高效、同步降压型DC/DC稳压器。具有宽输入范围，适用于各种应用，如来自非稳压电源的电源调节。其特点是具有低导通电阻（典型值250mΩ/150mΩ）的内部开关，以实现最高效率（典型值92%）。支持PSM模式，工作频率固定在800kHz，允许使用小型外部组件，同时仍能实现低输出电压纹波。具备OVP功能，IC可以承受高达42V的输入电压。支持1.2A的连续输出电流，标称反馈电压为0.8V。其他特性包括：热关断、输入欠压锁定和栅极驱动欠压锁定。采用薄型SOT23-6封装。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL6841S6
- 商品编号
- C51927821
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~38V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
SL6841S6是一款高效率的同步降压DC/DC稳压器。其宽输入范围使其适用于广泛的应用。它采用低R_DS(ON)（典型值250mΩ/150mΩ）的内部开关，以实现最高效率（典型值92%）。支持PSM模式，工作频率固定为800kHz，允许使用小型外部元件，同时仍能保持低输出电压纹波。该IC具有OVP功能，可承受高达42V的输入电压。SL6841S6支持1.2A连续输出电流，其标称反馈电压为0.8V。其他特性包括：热关断、V_IN欠压锁定和栅极驱动欠压锁定。SL6841S6采用薄型SOT23-6封装。
商品特性
- 宽泛的4V至38V工作输入范围
- 耐压：42V
- 1.2A连续输出电流
- 800kHz开关频率
- 具有折返模式的短路保护
- 内置过流限制
- 内置过压保护
- 支持PSM模式
- 内部软启动
- 250mΩ/150mΩ低R_DS(ON)内部功率MOSFET
- 输出电压从0.8V可调
- 无需肖特基二极管
- 集成内部补偿
- 热关断
- 提供SOT23-6封装
- -40℃至+85℃温度范围
应用领域
- 电池供电设备
- 便携式媒体播放器
- 工业分布式电源应用
- 便携式手持仪器
