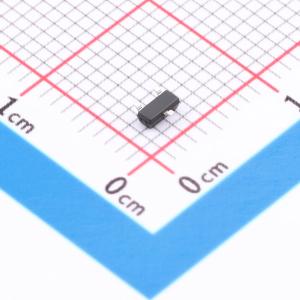

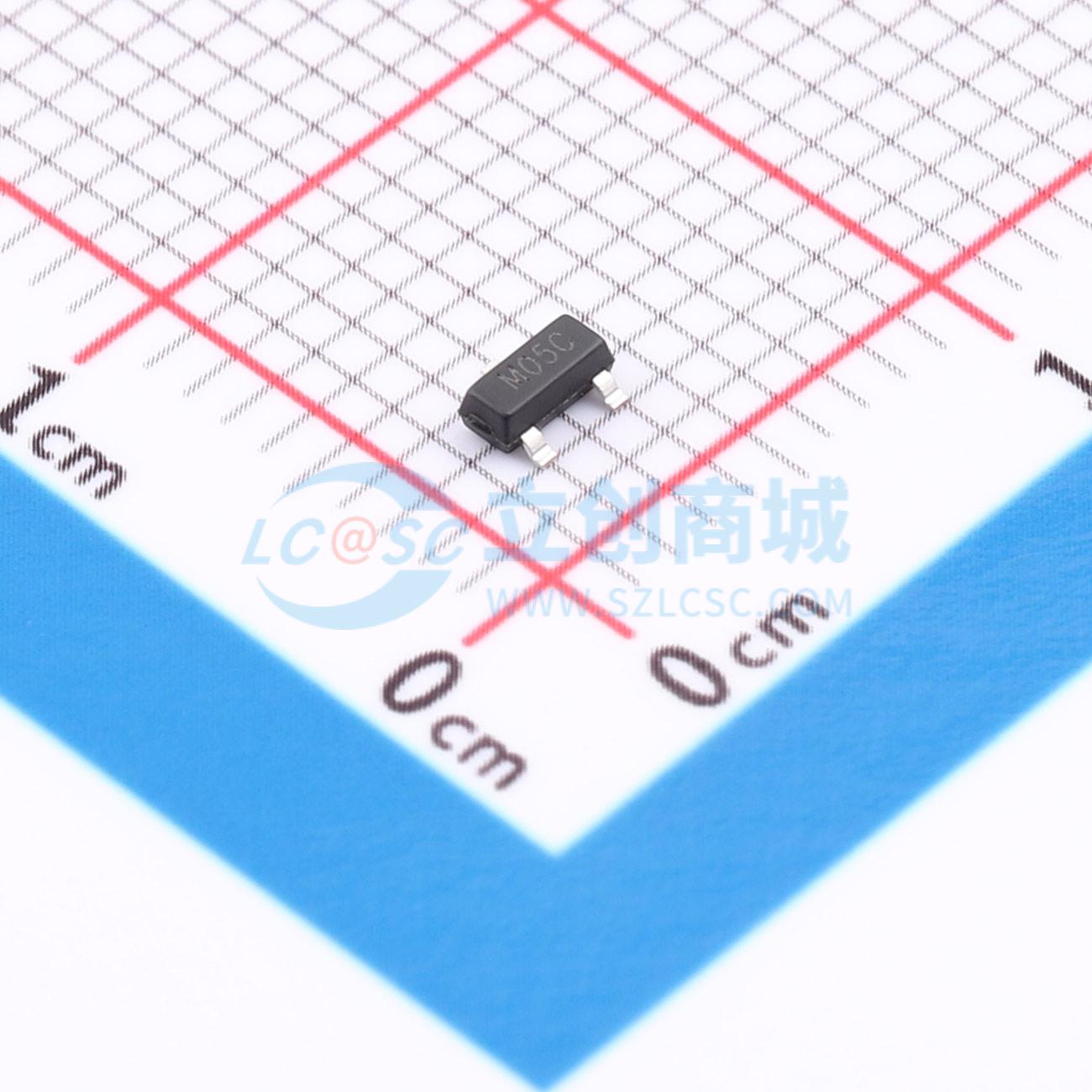

温馨提醒：图片仅供参考，商品以实物为准
SM05CN-SL
2线双向ESD保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些双片式硅浪涌保护二极管设计用于需要瞬态过电压保护功能的应用。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用。其双向双静电放电设计仅使用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SM05CN-SL
- 商品编号
- C51927812
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 390W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
这些双片式硅浪涌保护二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。其双向双ESD设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的场景。
商品特性
- 两条线路的双向ESD保护
- 反向关断电压：最大5.0V
- 低钳位电压
- 低泄漏电流：纳安级
- 典型响应时间 < 1 ns
- ESD保护：30kV（空气）/ 30kV（接触）（IEC61000 - 4 - 2）
应用领域
-手机及配件-便携式电子设备-计算机及外设-通信系统-音频和视频设备
