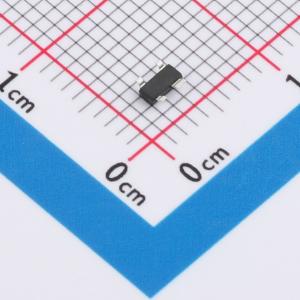

温馨提醒：图片仅供参考，商品以实物为准
SR05
2 线 ESD 保护二极管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是用于高速接口静电放电 (ESD) 保护的单片专用器件，如 USB 2.0、以太网链路和视频线路。极低的线路电容可确保高水平的信号完整性，同时保护敏感芯片免受最严格的 ESD 冲击。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SR05
- 商品编号
- C51927811
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 78W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| Cj-结电容 | 0.4pF；0.8pF |
商品概述
SR05是专用的单片应用特定器件，用于高速接口（如USB 2.0、以太网链路和视频线路）的静电放电（ESD）保护。极低的线路电容可确保高水平的信号完整性，同时能有效保护敏感芯片免受最严苛的ESD冲击。
商品特性
- 为2个高速I/O通道提供ESD保护
- 每个通道符合IEC 61000 - 4 - 2（ESD）标准，提供±30kV（空气）、±30kV（接触）的ESD保护
- 低工作电压：5.0V
- 低电容：0.8pF（I/O - GND）
- 低钳位电压
- 典型响应时间 < 1ns
- 具有内部等效瞬态电压抑制（TVS）二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 符合RoHS标准
应用领域
- 视频图形卡
- USB2.0电源和数据线保护
- 10/100/1000以太网
- 笔记本电脑和个人计算机
- IEEE 1394火线端口
- 便携式电子设备
- SIM卡端口
