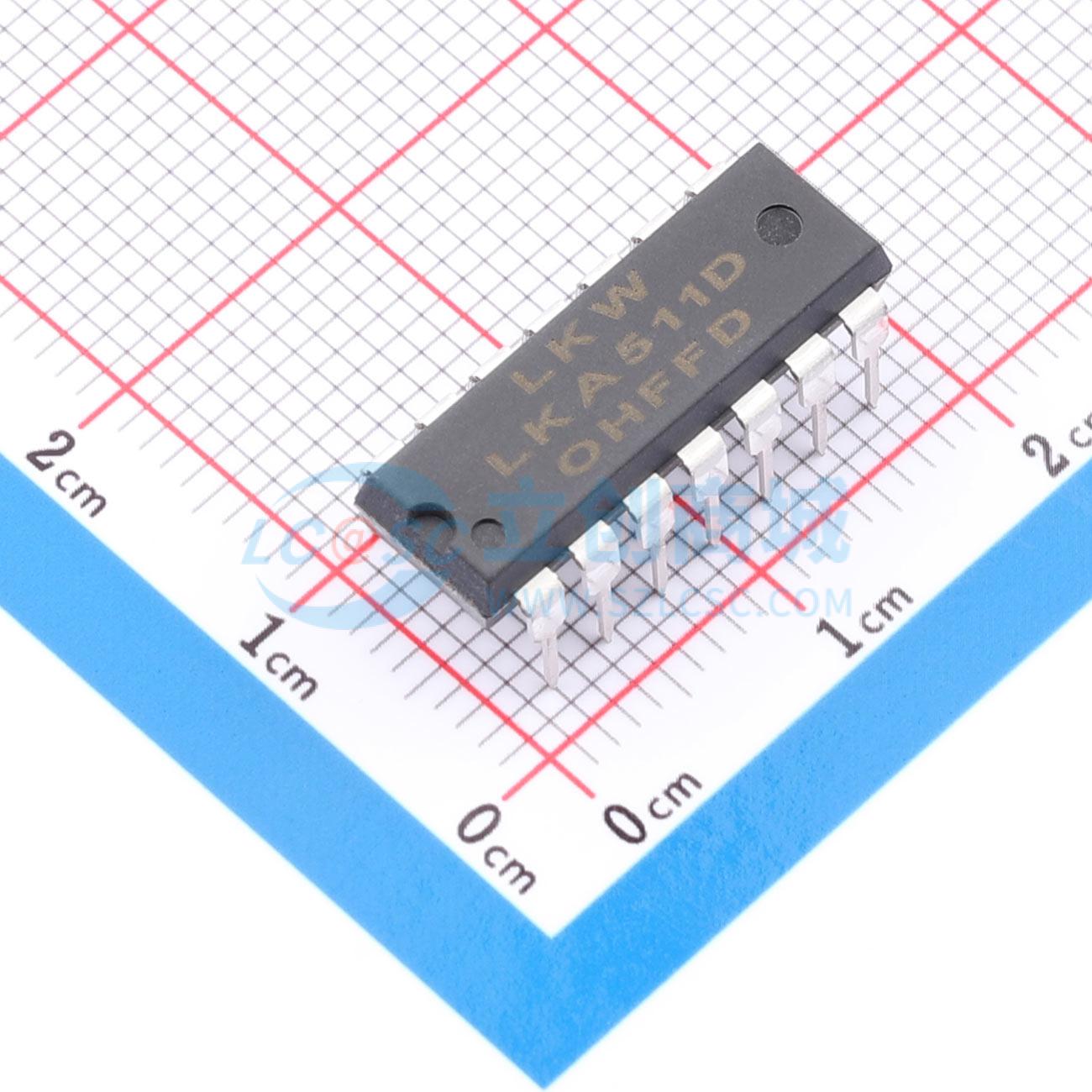

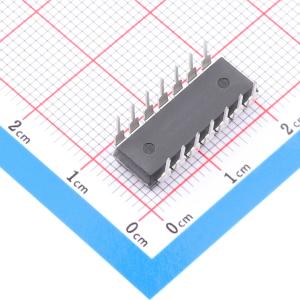

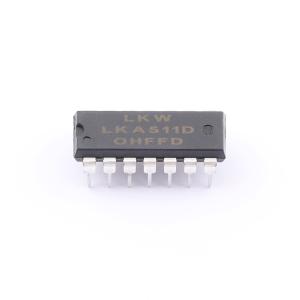

LKA511D
四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 对标OP400；工作电压±5V～±15V；低输入失调电压≤270μV；高开环增益≥3000V/mV
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKA511D
- 商品编号
- C51891973
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 4.472727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 输入失调电压(Vos) | 70uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 增益带宽积(GBW) | 500kHz | |
| 压摆率(SR) | 0.15V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 115dB | |
| 输入电压噪声密度(eN) | 11nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 1.3nA | |
| 静态电流(Iq) | 600uA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置精密基准源 |
商品概述
LKA511D 是一款四路运算放大器，具有小于 270 μV 的极低输入失调电压，漂移小于 1.2 μV/℃，开环增益超过 3000 V/mV，共模抑制比高于 115 dB，电源抑制比小于 3.2 μV/V。极低输入失调电压通过片内齐纳击穿调整实现，无需进行失调零点校准。该器件非常适合需要多个精密运算放大器和低功耗的应用。
商品特性
- 工作电压：±5 V ~ ±15 V
- 低功耗（每路运放）：775 μA
- 低输入偏置电流：≤5 nA
- 低电压噪声密度：11 nV/√Hz @ 1 kHz
- 大电容负载稳定性：8 nF（典型值）
- 工作温度：-40℃ ~ +85℃
- 封装形式：DIP14（19.10 mm × 8.85 mm × 7.80 mm），塑封
应用领域
- 双路低功耗仪表放大器
- 电源控制和保护
- 便携式电信号检测设备
