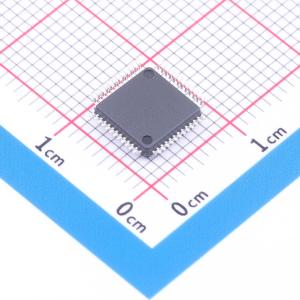

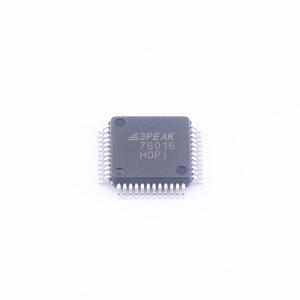

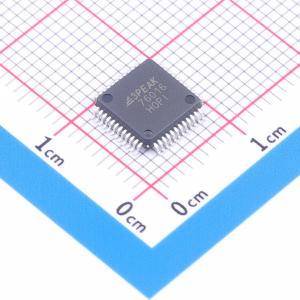

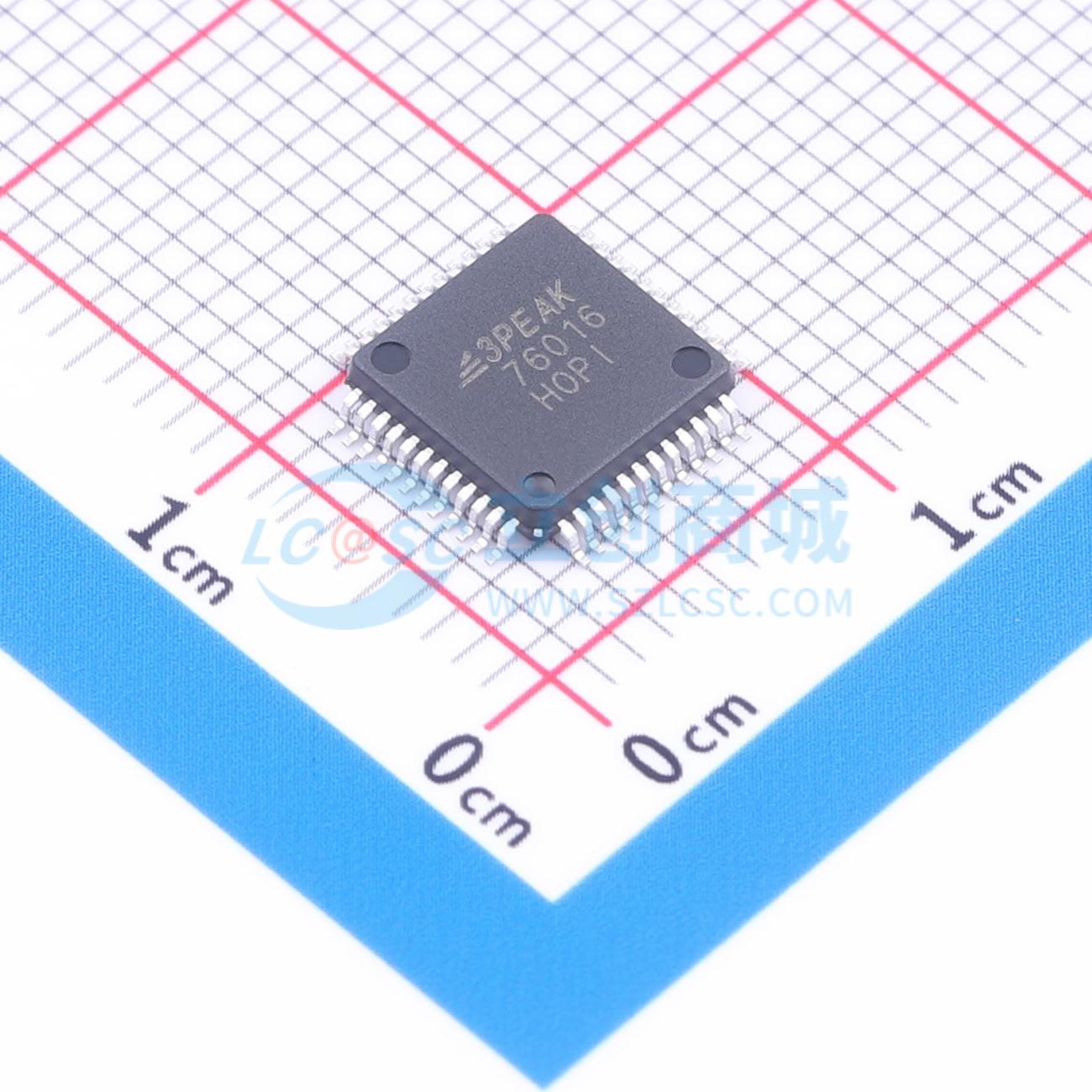

温馨提醒：图片仅供参考，商品以实物为准
TPB76016-QP3R
多通道高精度电池包监控和保护器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPB76016-QP3R
- 商品编号
- C51891875
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 2.465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；均衡芯片；监测芯片 | |
| 工作电压 | 12V~75V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 磷酸铁锂电池；锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~17 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 30uA | |
| 均衡电流 | 50mA | |
| 接口类型 | SPI |
商品概述
TPB76016 是一款多节电池组监控器，可测量多达 17 节串联电池，典型总测量误差小于 5 mV。电池测量范围为 0 V 至 5 V，支持锂离子、锂聚合物和磷酸铁锂电池类型。所有 17 节电池可在 50 ms 内完成测量。该器件还集成了一个 ADC 用于测量充电/放电电流，并提供库仑计数器功能。 TPB76016 集成了一个安全引擎，可为过压、欠压、过温充电、欠温充电、过温放电、欠温放电、充电过流、放电过流、短路放电和二次过压提供可编程检测阈值和延迟时间的可靠性保护。充电过流、放电过流和短路放电使用硬件比较器实现快速保护。 TPB76016 提供内部电池均衡功能，均衡电流为 50 mA。若需要更高的电池均衡电流，可使用外部均衡电路。 该器件具备支持 1-Mbps SPI 速率的主机通信外设。TPB76016 采用 LQFP7x7-48 封装，工作温度范围为 -40℃ 到 125℃。
商品特性
- 可测量多达 17 节串联电池
- 电池电压测量典型精度为 2-mV
- 17 节电池的典型转换时间为 50-ms
- 电流检测电阻两端测量范围为 ±100-mV
- 电流测量典型精度为 50-μV
- 支持低漏电流：深度休眠模式为 25 μA，休眠模式为 30 μA，关断模式为 2.5 μA
- 提供包括电压、电流、温度在内的全面保护
- 电池连接端具有 ±80V 的高耐压能力
- 支持使用内部传感器和最多 4 个外部热敏电阻进行温度检测
- 集成了可供客户使用的可编程存储器
- 集成次级化学保险丝驱动保护
- 支持自主或主机控制的电池均衡
- 具备 1-Mbps SPI 通信接口
- 工作温度范围：-40℃ 至 +125℃
- 采用 LQFP7x7-48 封装
应用领域
- 电信 48V UPS
- 电动自行车、电动摩托车或轻型电动车
- 园艺工具
- 无人机
