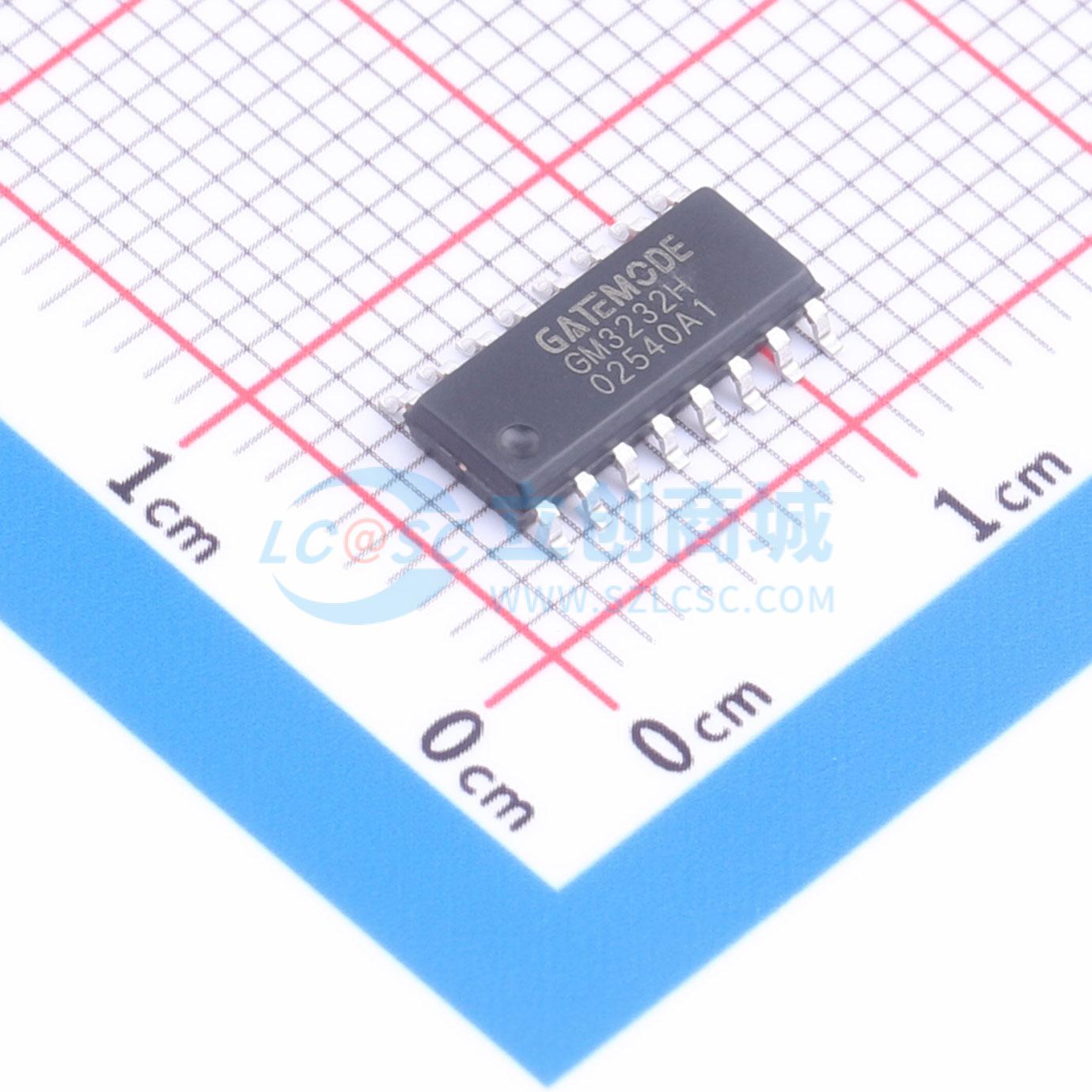

温馨提醒：图片仅供参考，商品以实物为准
GM3232HSA
±15kV ESD保护、3V至5.5V多通道RS - 232线路驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM3232H是一款1Mbit/s高速的RS-232线路驱动器和接收器，支持3V至5.5V单电源供电。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM3232HSA
- 商品编号
- C51891929
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.3mA | |
| 功能特性 | 短路保护 |
商品概述
GM3232H接口芯片包含两个驱动器和两个接收器，以及一个双电荷泵电路。其串行端口具备±15kV IEC ESD保护。该芯片满足TIA/EIA-232-F标准要求，在异步通信控制器与串行端口连接器之间提供电气接口功能。芯片内部电荷泵与四个小型外部电容支持3V至5.5V的单电源供电。GM3232H支持高达1Mbit/s的数据信令速率，驱动器输出的最大压摆率为150V/μs。芯片的输出端口配备了对地短路保护功能。
商品特性
- 可由3V至5.5V VCC电源供电
- 工作速率高达1Mbps
- 两个驱动器和两个接收器
- 满足TIA/EIA-232-F和ITU V.28标准要求
- 外部电容：4 × 0.1μF
- 串行引脚提供增强的ESD保护
应用领域
- 工业PC
- 有线网络
- 数据中心和企业计算
- 笔记本和计算机
- 手持设备
