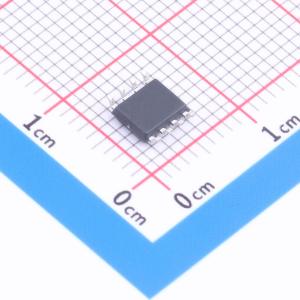

MC8722
恒流M-Bus从站收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC8722是一款为M-Bus 标准（EN1434-3）的应用开发的单芯片收发器。该芯片由主站通过总线供电，无需对芯片单独供电。芯片在接收时内置动态电平识别电路可根据总线长度调节，同时芯片还集成了5V和3.3V 的直流稳压源可对终端供电。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- MC8722
- 商品编号
- C51891931
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | UART | |
| 数据速率 | 9.6Kbps | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 20mA | |
| 静态电流 | 1.3mA；1.8mA；1mA | |
| 功能特性 | - |
商品概述
MC8722 是一款专为符合 M-Bus 通信标准（EN1434-3）的应用而设计的单片从站接口芯片。该芯片能够适应从站与主站之间的电势差，总线连接无极性要求，并可由主站通过总线供电，无需在从站端为芯片单独供电。在接收数据时，其内置的动态电平识别电路可根据总线长度进行调节。发送电流固定为 20mA。MC8722 采用 8 引脚设计及小型化封装，有助于节省 PCB 面积，仅需较少外围元器件即可实现高可靠性、高性能的 M-Bus 终端总线接口功能。
商品特性
- 符合 EN1434-3 标准
- 具备动态电平识别功能的接收电路
- 提供 20mA 可复用电流源
- 支持 1200bps ~ 9600bps 的标准通信速率
- 具备无极性传输功能
- 总线高电平电压适应范围宽，为 18V ~ 45V
- 提供 5V 和 3.3V 稳压输出，最大驱动电流超过 30mA
- 采用 SOP8 小型化封装
应用领域
- Meter-Bus 通信系统
- 智能气表与热量表抄表系统
- 工业控制局域网络系统
- 各类通信设备
- 智能传感器网络
