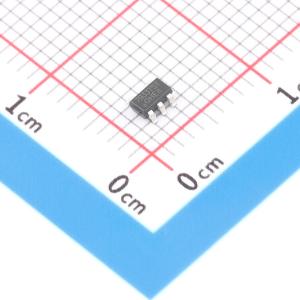

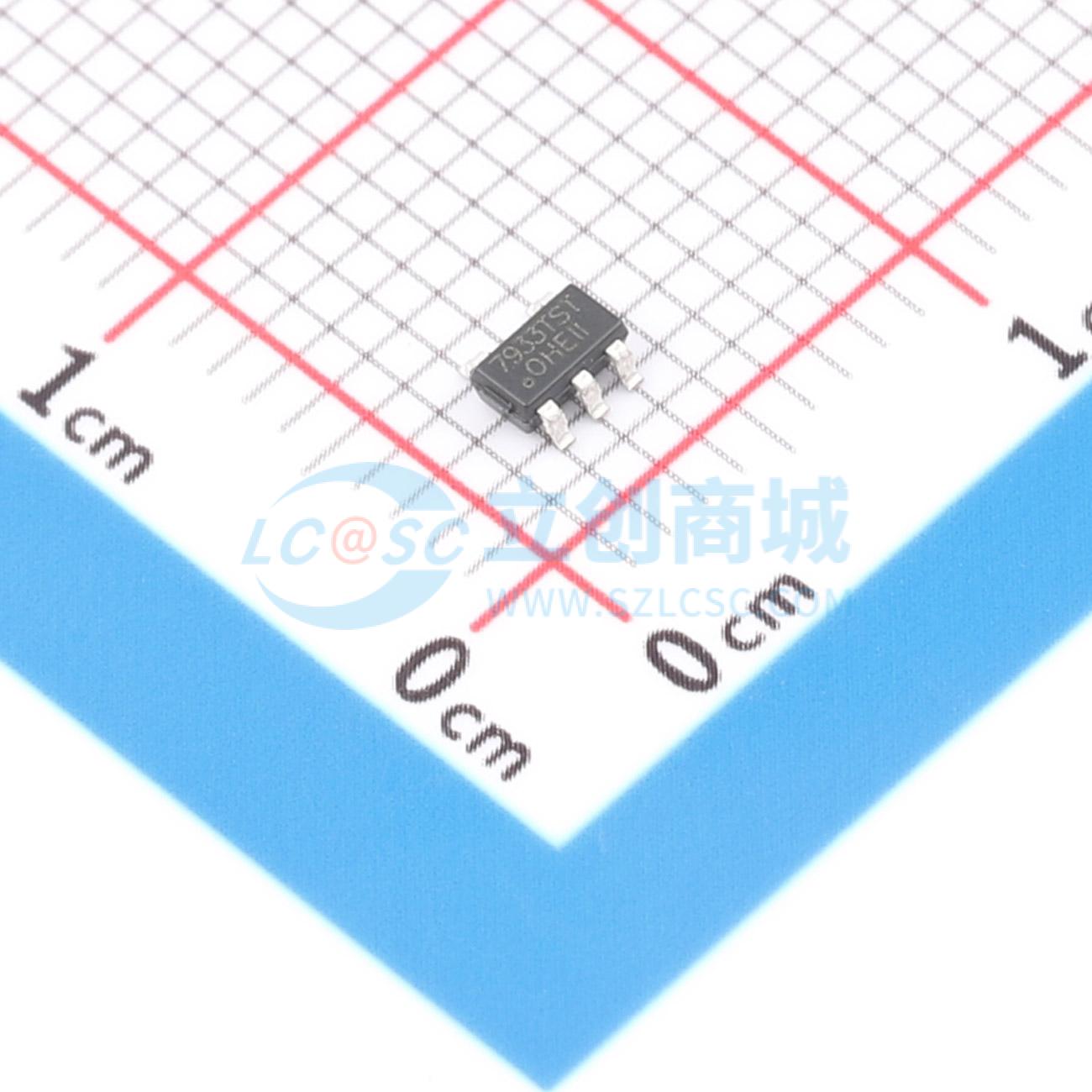

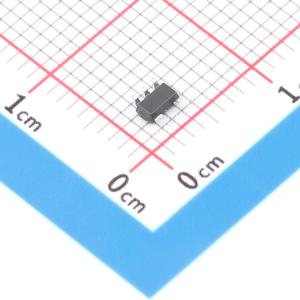

温馨提醒：图片仅供参考，商品以实物为准
LKQ7933TST
带有看门狗功能的处理器监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 对标MAX6822;工作电压1.2V～5.5V；共9个挡位复位监控电压阈值 ；带手动复位和看门狗定时器功能
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKQ7933TST
- 商品编号
- C51891969
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.187778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.2V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.08V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 30uA |
商品概述
LKQ7933xST 是一系列低电压电源监控电路，具备手动复位和看门狗功能，用于数字控制器（如处理器或 MCU）的上电复位和掉电保护。当 RESET# 被置位或看门狗被切换时，看门狗计时器清零；只要 RESET# 不被置位，看门狗将持续计数。该系列电路提供开漏低电平有效的复位输出。
商品特性
- 电源电压范围：1.2V ~ 5.5V
- 复位延迟时间：140ms（最小值）
- 看门狗周期：1.6s
- 具备手动复位功能
- 复位输出：开漏，低电平有效（RESET#）
- 提供多种可选复位阈值电压：3.08V (LKQ7933TST)、2.93V (LKQ7933SST)、2.63V (LKQ7933RST)
应用领域
- 机顶盒
- 计算机与控制器
- 智能仪表
- 嵌入式控制器
- 便携式电池供电设备
