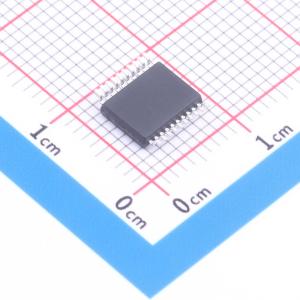

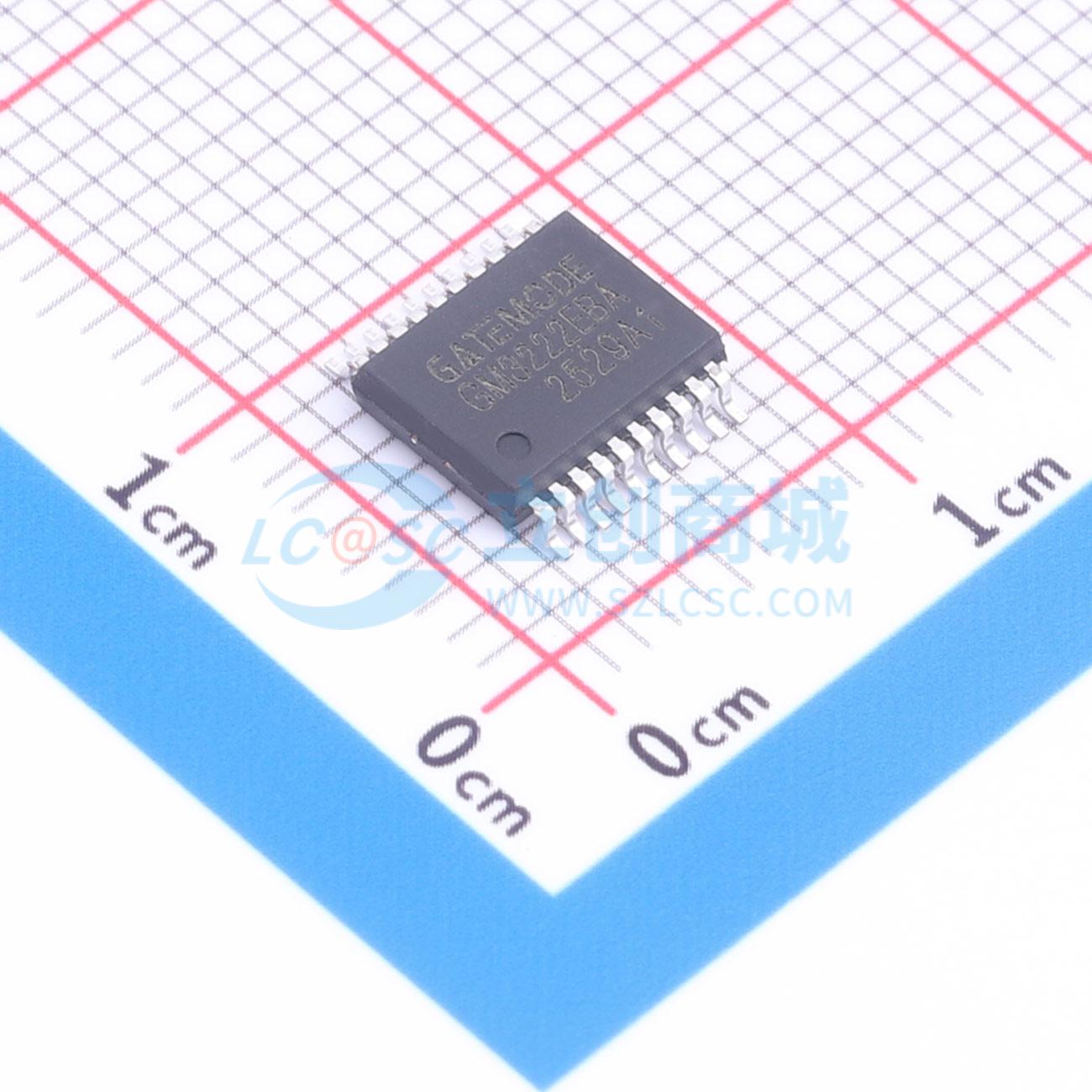

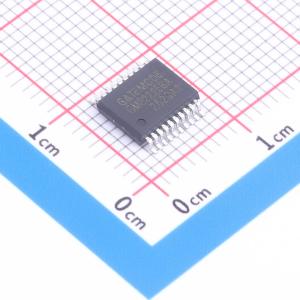

GM3222EBA
±15kV ESD 保护、3V 至 5.5V 多通道 RS - 232 线路驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM3222E包含两个驱动器、两个接收器和一个双电荷泵电路。器件内部电荷泵和四个外部小型电容器支持3V至5.5V单电源供电。支持高达500Kbps的数据传输速率，±15KV的ESD保护。适用于服务器、工控机、电脑或手持设备。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM3222EBA
- 商品编号
- C51891930
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 500Kbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.3mA | |
| 功能特性 | 短路保护；自动电平转换 |
商品概述
GM3222E接口芯片包含两路驱动器、两路接收器和一个双电荷泵电路。其串行端口具备±15kV IEC ESD保护。该芯片符合TIA/EIA-232-F标准要求，提供异步通信控制器与串行端口连接器之间的电气接口功能。芯片内部的电荷泵和四个小型外部电容支持3V ~ 5.5V的单电源供电。GM3222E支持高达500kbit/s的数据信令速率。当输入PWRODMN为低电平时，芯片可进入关断模式，此时仅消耗1uA电流。
商品特性
- 可由3V ~ 5.5V的VCC电源供电
- 工作速率高达500kbps
- 包含两路驱动器和两路接收器
- 满足或超过TIA/EIA-232-F和ITU V.28标准要求
- 外部电容：4 × 0.1μF
- 串行引脚提供增强的ESD保护
- 总线I/O保护：±8kV IEC 61000-4-2接触放电、±15kV IEC 61000-4-4空气间隙放电、±15kV HBM ESD
- 在3.3V供电时可接受5V逻辑输入
应用领域
- 工业PC
- 有线网络
- 数据中心与企业计算
- 笔记本与计算机
- 手持设备
