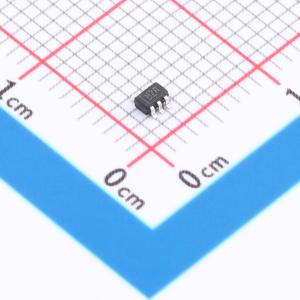

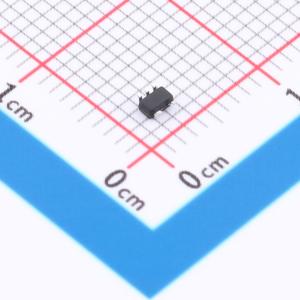

温馨提醒：图片仅供参考，商品以实物为准
TP74AUP1G17C5
低功耗施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供带有开漏输出的单路同相缓冲器。器件的输出为开漏输出，可与其他开漏输出连接，以实现低电平有效线或和高电平有效线与功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G17C5
- 商品编号
- C51886110
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.02878克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | - | |
| 触发沿 | - | |
| 工作电压 | 800mV~3.6V | |
| 时钟频率(fc) | - | |
| 功能 | - | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 输出类型 | - | |
| 传播延迟(tpd) | 2.7ns@3.3V,5pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUP系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - | |
| 静态电流(Iq) | 500nA | |
| 输入电容 | 1.1pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述
TP74AUP1G17 是一款提供单路非反相缓冲功能并具有开漏输出的器件。其输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或（wire-OR）或高电平有效的线与（wire-AND）功能。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可耐受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；最大 I_CC = 0.5μA
- ESD 保护性能超过 JESD 22 标准：人体放电模型（A114-A）达 2000V，机器模型（A115-A）达 200V，带电器件模型（C101）达 1000V
应用领域
- AV 接收机
- 嵌入式 PC
- 个人数字助理
- 固态硬盘
- 无线耳机、键盘和鼠标
