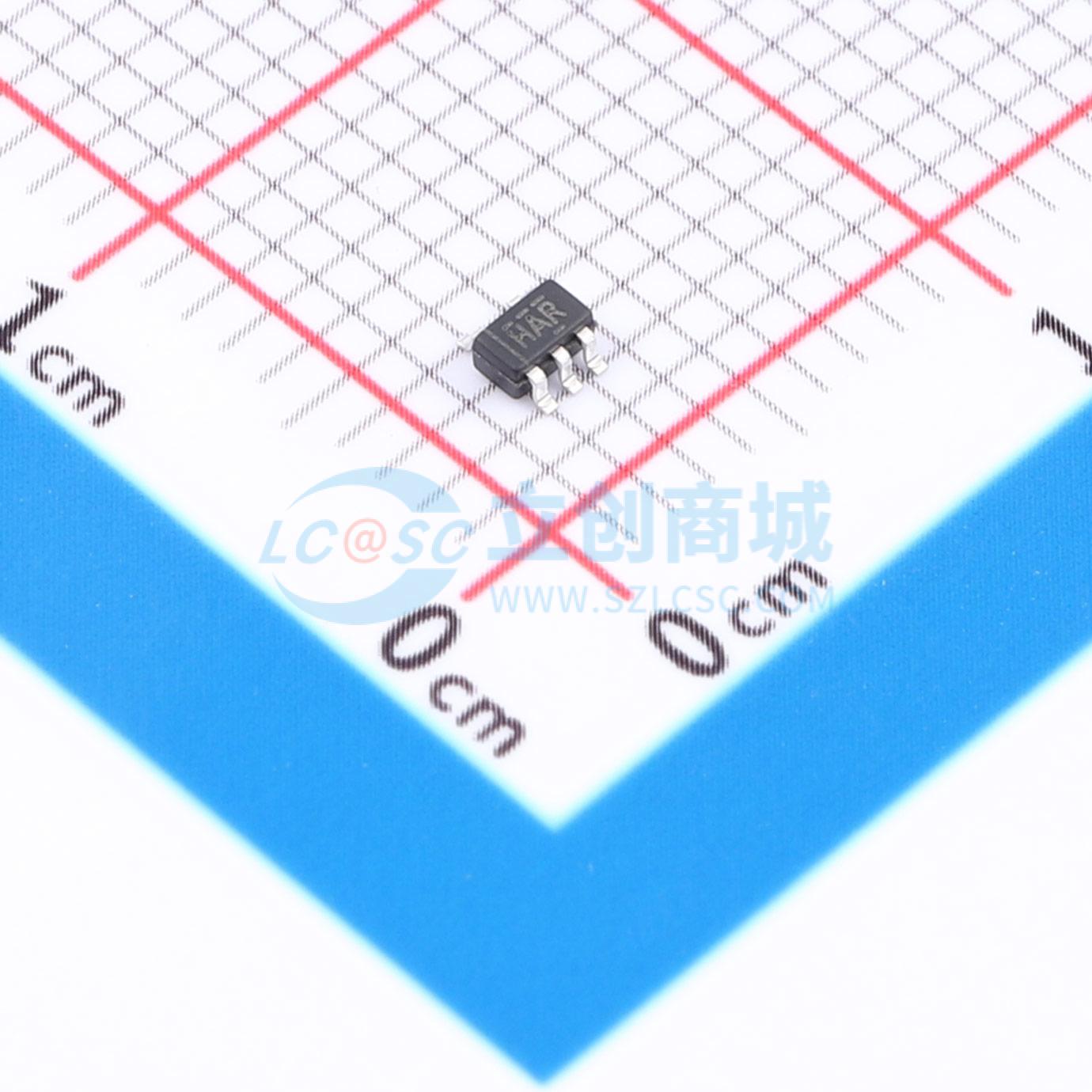

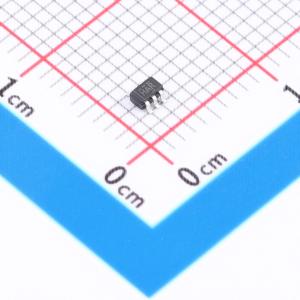

温馨提醒：图片仅供参考，商品以实物为准
TP74AUP1G00C5
TP74AUP1G00C5
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款2输入与非门，在正逻辑中提供 Y = (A·B)的非 或 Y = (A + B)的非 的功能。该器件在整个0.8V至3.6V的VCC范围内确保极低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G00C5
- 商品编号
- C51886116
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.72V；1.11V；2.6V；1.32V；1.9V；2.05V | |
| 输出低电平(VOL) | 310mV；440mV；100mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 2.4ns@3.3V,5pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
TP74AUP1G00 是一款 2 输入与非门，在正逻辑中实现 Y = A·B（上划线）或 Y = A（上划线）+ B（上划线）的功能。该器件确保在 0.8V ~ 3.6V 的整个 VCC 电源电压范围内具有极低的静态和动态功耗。
商品特性
- 宽电源电压范围：0.8V ~ 3.6V
- 输入可承受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；ICC = 0.5μA（最大值）
- ESD 保护超过 JESD 22 标准
- 2000V 人体放电模型（A114-A）
- 200V 机器模型（A115-A）
- 1000V 充电器件模型（C101）
应用领域
- 音频视频接收机
- 音频扩展坞
- 蓝光播放器与家庭影院系统
- 个人数字助理
- 固态硬盘
