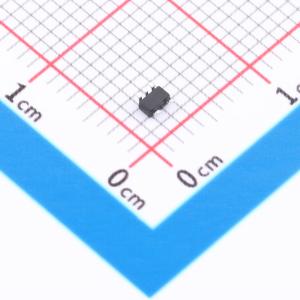

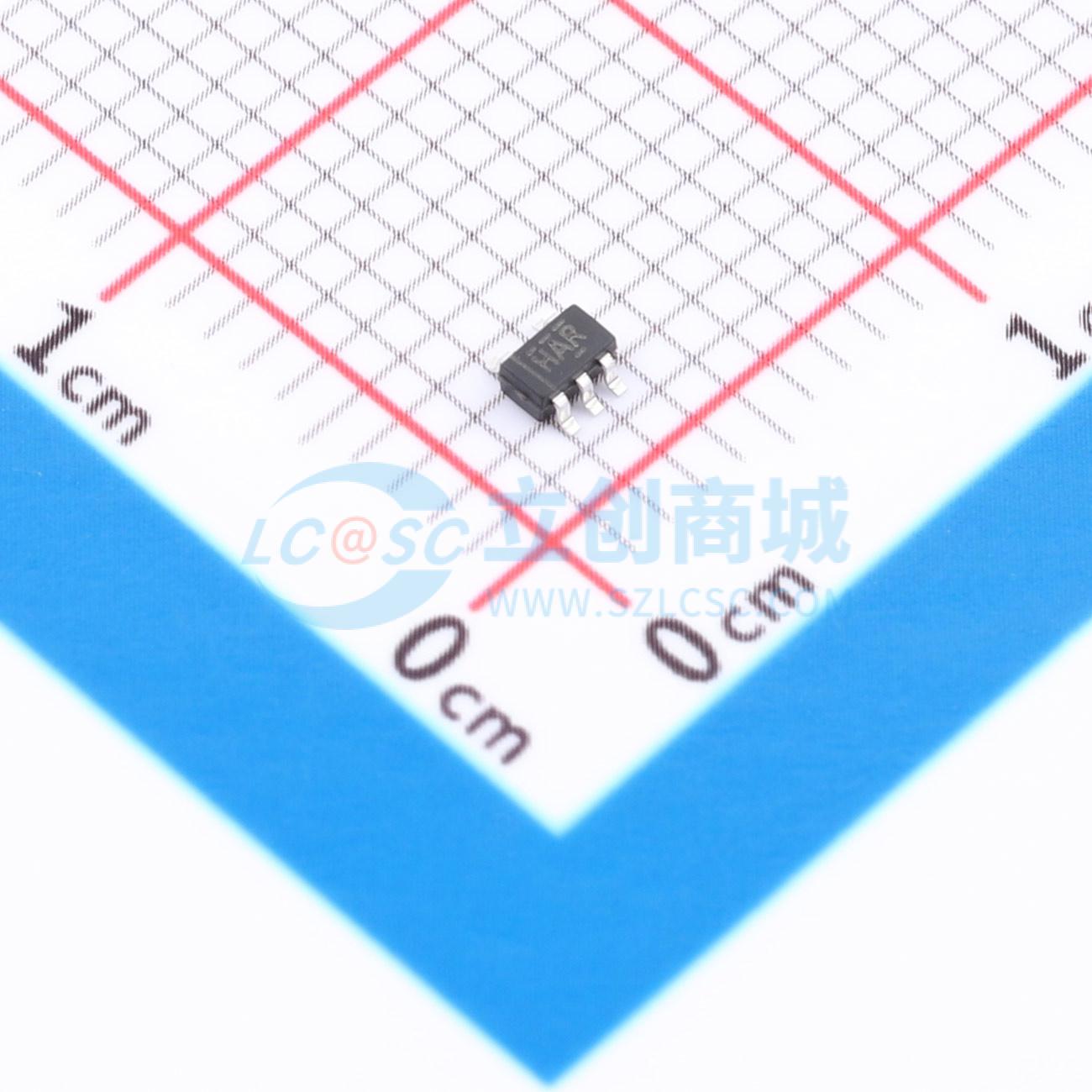

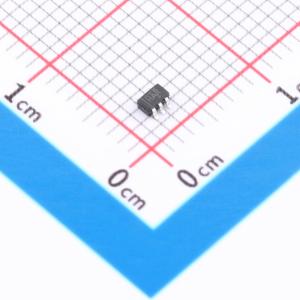

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G00DCKR-TP
单路2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款 2 输入与非门，在正逻辑中提供 Y = A · B 或 Y = A + B 的功能。该器件可确保在 0.8V 至 3.6V 的整个 VCC 范围内实现极低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUP1G00DCKR-TP
- 商品编号
- C51886118
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 2.4ns@3.3V,5pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
