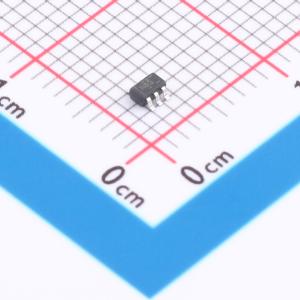

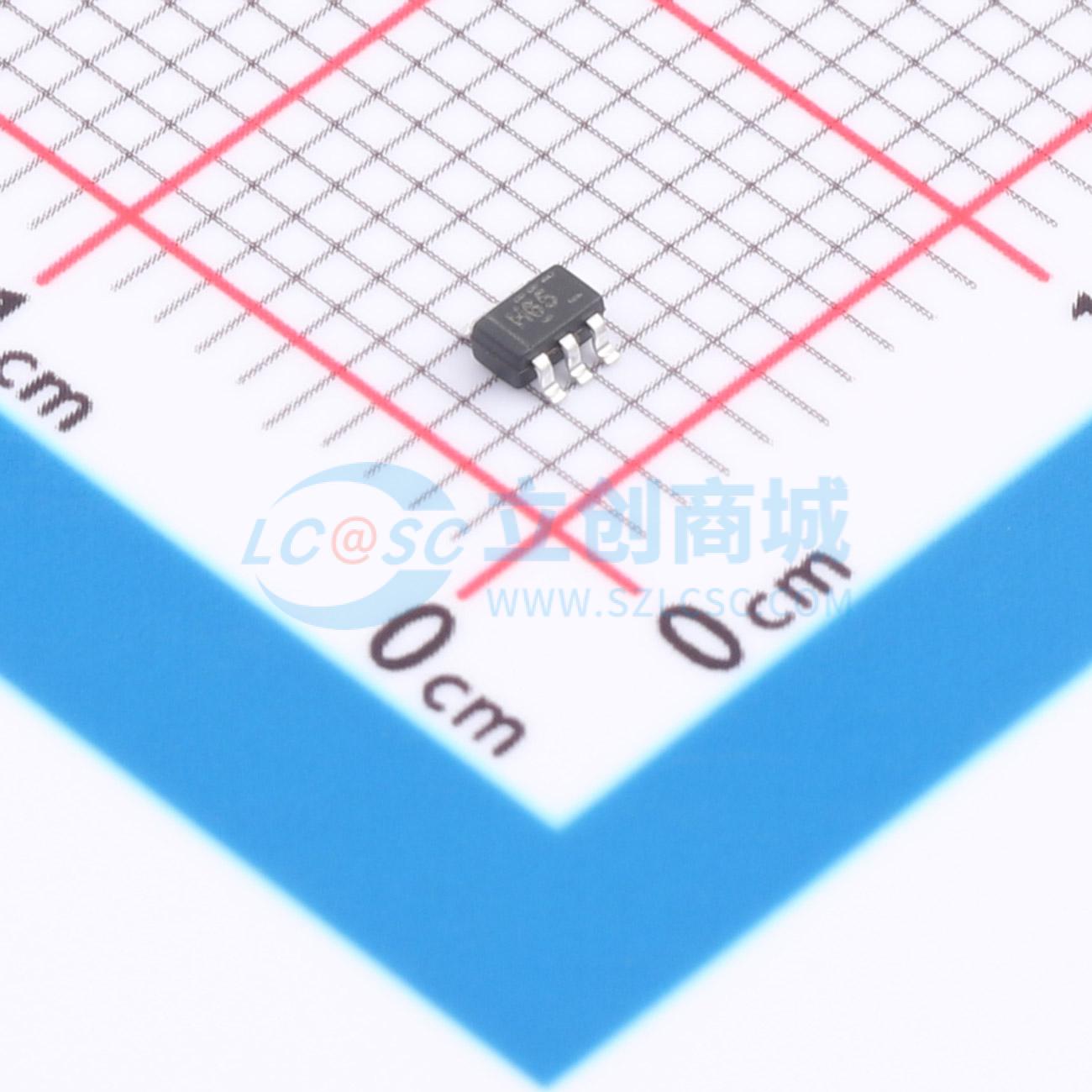

温馨提醒：图片仅供参考，商品以实物为准
74AUP2G14DW-TP
低功耗双施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带施密特触发输入的双反相器。该器件可确保在整个 0.8V 至 3.6V 的 VCC 范围内实现极低的静态和动态功耗。该器件针对使用 IOFF 的部分掉电应用进行了全面规格设计。IOFF 电路可禁用输出。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AUP2G14DW-TP
- 商品编号
- C51886120
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.028867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | - | |
| 触发沿 | - | |
| 工作电压 | 800mV~3.6V | |
| 时钟频率(fc) | - | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 2 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 3.2ns@3.3V,5pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUP系列 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 静态电流(Iq) | 500nA | |
| 输入电容 | 1.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述
74AUP2G14DW-TP是一款带施密特触发输入的双反相器。该器件确保在0.8V至3.6V的整个VCC范围内具有极低的静态和动态功耗。该器件完全指定了使用IOFF的部分断电应用。IOFF电路会禁用输出。
商品特性
- 宽电源电压范围：0.8V至3.6V
- 输入可接受高达3.6V的电压
- IOFF支持部分断电模式
- 低静态功耗；Icc = 0.5μA（最大值）
- ESD保护超过JESD 22标准
- 人体放电模型：2000V（A114-A）
- 机器模型：200V（A115-A）
- 充电器件模型：1000V（C101）
应用领域
- 音频视频接收器
- 嵌入式个人电脑
- 个人数字助理(PDA)
- 固态硬盘(SSD)
