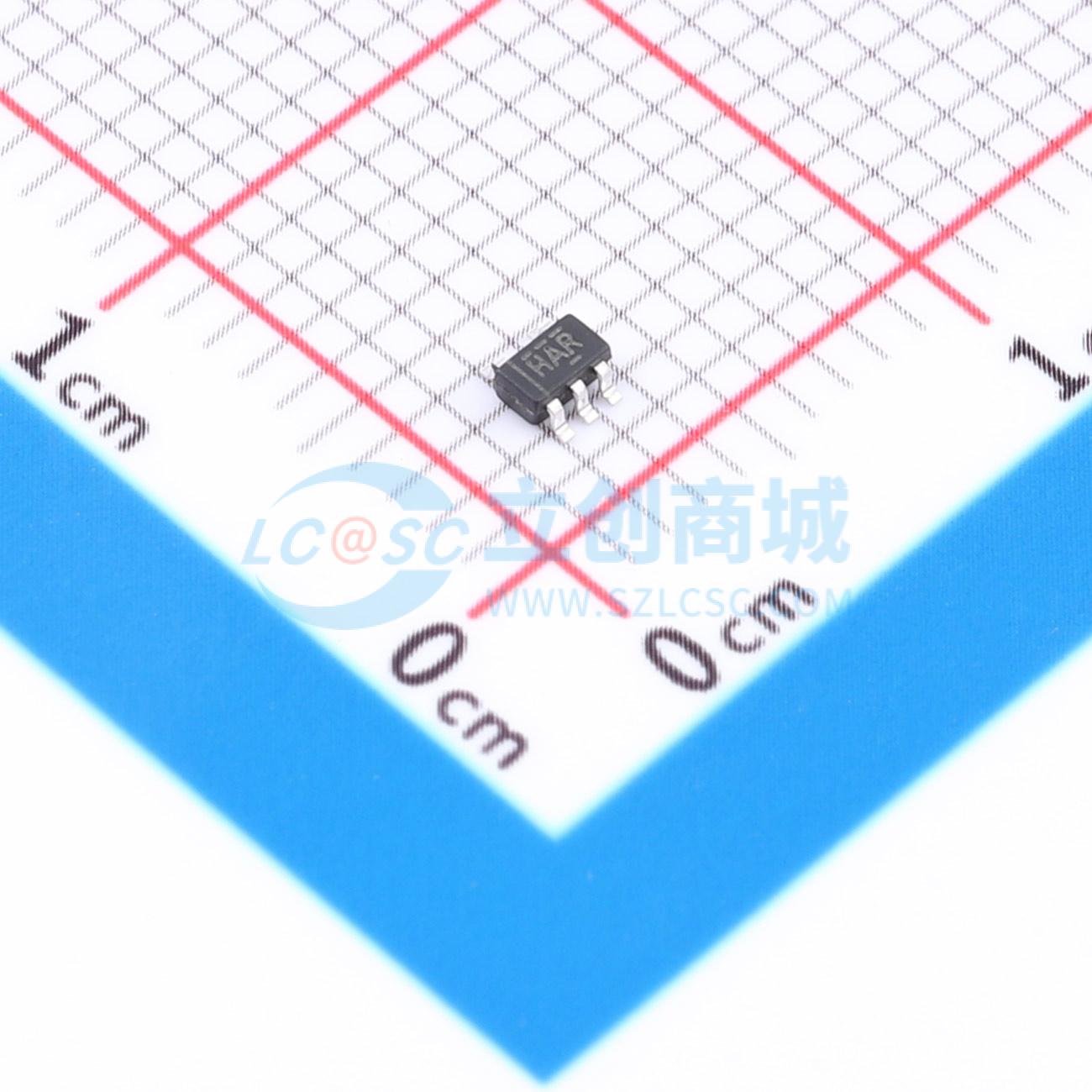

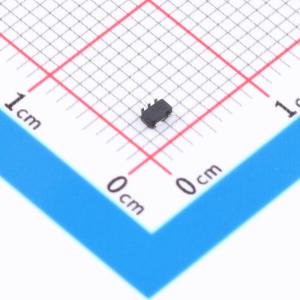

温馨提醒：图片仅供参考，商品以实物为准
74AUP1G00GW-TP
单路2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个 2 输入与非门，在正逻辑中提供函数 Y = A·B 或 Y = A(overline) + B(overline)。该器件确保在整个 0.8V 至 3.6V 的 VCC 范围内具有非常低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AUP1G00GW-TP
- 商品编号
- C51886117
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 310mV；440mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 4.5ns@3.3V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74AUP1G00GW-TP 是一款 2 输入 NAND 门，在正逻辑中实现函数 Y = A·B（上划线）或 Y = A（上划线） + B（上划线）。该器件确保在 0.8V 至 3.6V 的整个 VCC 范围内具有极低的静态和动态功耗。
商品特性
- 宽电源电压范围：0.8V ~ 3.6V
- 输入端可承受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；I_CC = 0.5μA（最大值）
- ESD 保护性能超过 JESD 22 标准
- 人体放电模型：2000 V（A114-A）
- 机器模型：200 V（A115-A）
- 充电器件模型：1000 V（C101）
应用领域
- AV 接收机
- 嵌入式 PC
- 个人数字助理
- 固态硬盘
- 无线耳机、键盘和鼠标
