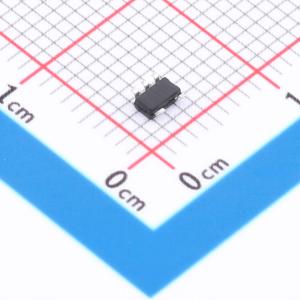

温馨提醒：图片仅供参考，商品以实物为准

TP74LV1T125S5

单缓冲门带三态输出CMOS逻辑电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有三态输出的单级电平转换缓冲驱动器。三态输出由输出使能输入 (OE) 控制。OE 为高电平时，输出呈高阻关断状态。输出电平参考电源电压，支持 1.8V、2.5V、3.3V 和 5.0V CMOS 电平。低阈值输入在 VCC = 3.3V 时支持 1.8V 输入逻辑，可用于 1.8V 至 3.3V 电平转换。此外，5V 容限输入引脚可实现降压转换（VCC = 2.5V 时 3.3V 至 2.5V 输出）。
品牌名称: TECH PUBLIC(台舟)
商品型号: TP74LV1T125S5
商品编号: C51886113
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.035603克(g)

商品参数

商品概述

TP74LV1T125 是一款单通道、带电平转换功能的三态输出缓冲驱动器。其输出状态由输出使能输入（OE）控制。当 OE 为高电平时，输出进入高阻态（关闭状态）。输出电平参考电源电压，支持 1.8V、2.5V、3.3V 和 5.0V CMOS 电平。其低阈值输入在 VCC = 3.3V 时支持 1.8V 输入逻辑，可用于 1.8V 至 3.3V 的电平上转换。此外，其 5V 容限输入引脚支持电平下转换（例如，在 VCC = 2.5V 时，实现 3.3V 至 2.5V 的输出转换）。

商品特性

工作电压范围：1.6V 至 5.5V
低功耗电流：Icc = 10μA（最大值）
输出驱动能力：±8mA（VCC = 5.0V 时）
掉电保护功能
ESD 保护性能超过 JESD 22 标准：
- 2000-V 人体放电模型（A114-A）
- 200-V 机器模型（A115-A）
- 1000-V 带电器件模型（C101）

应用领域

AV接收机
蓝光播放器和家庭影院
嵌入式个人电脑
个人数字助理
固态硬盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.6V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	1uA
	传播延迟(tpd)	2.7ns@5V,15pF
	功能特性	掉电隔离；输出使能；电平转换
