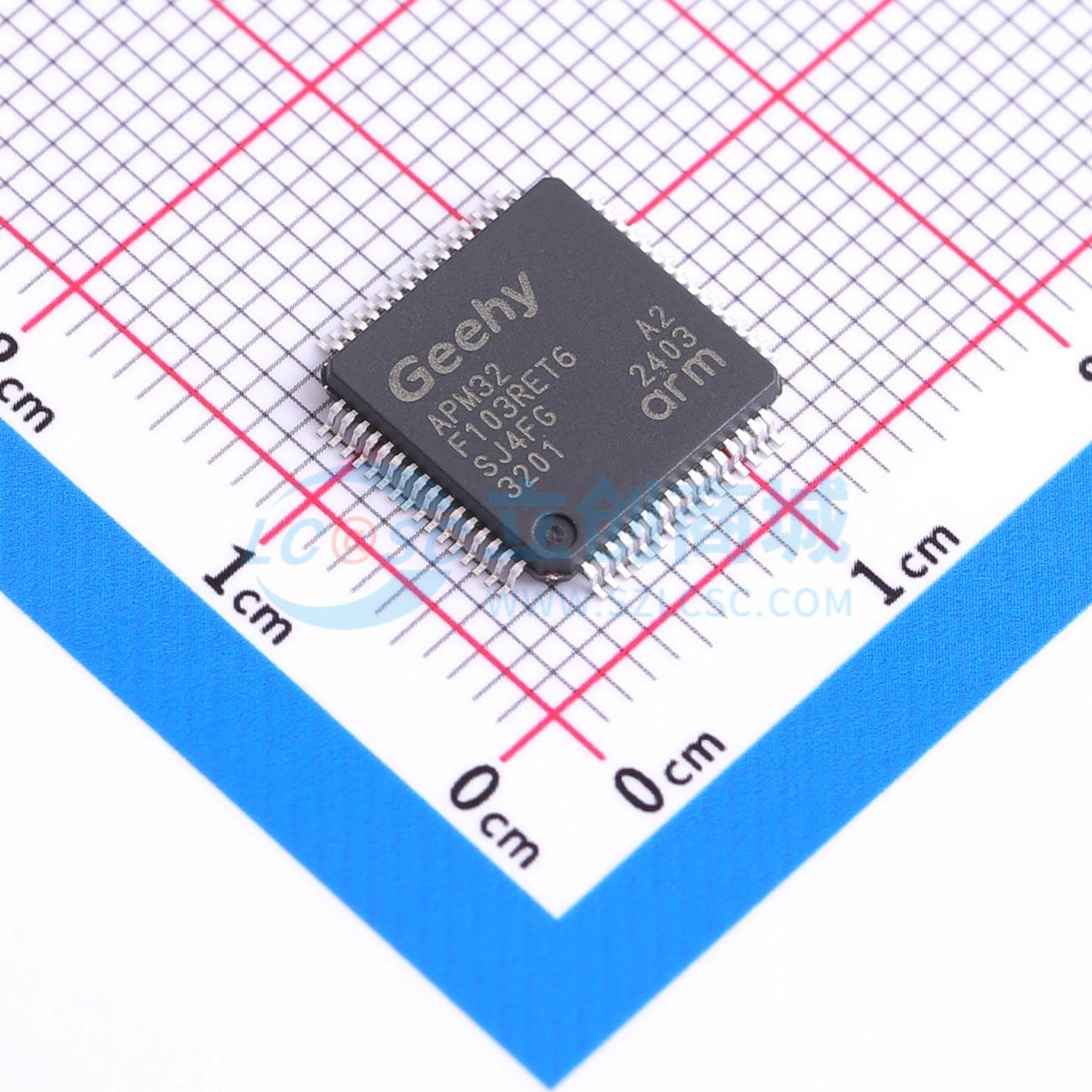

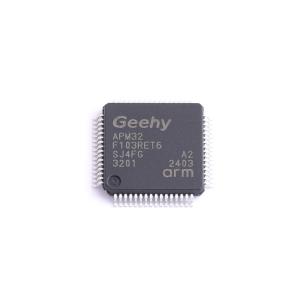

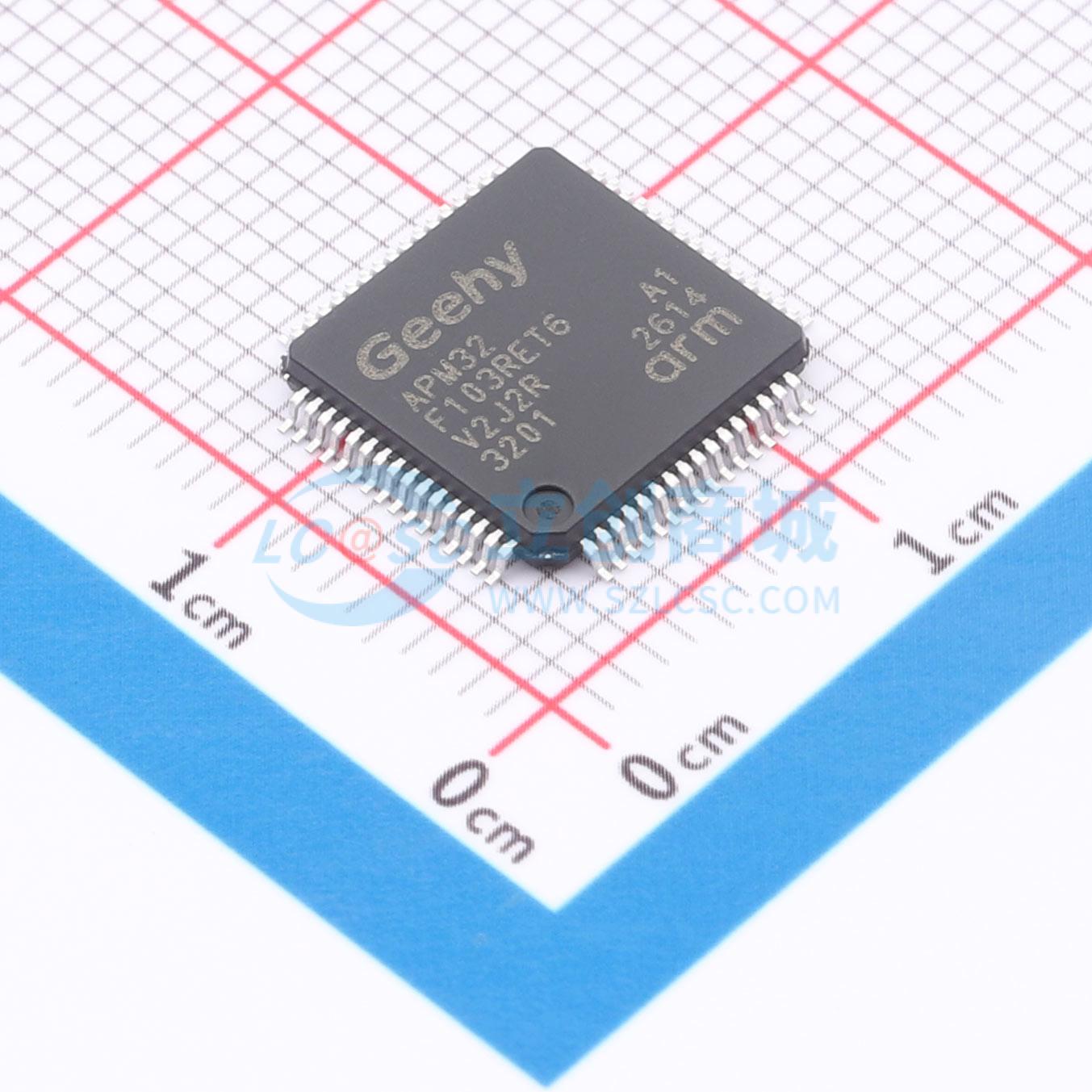

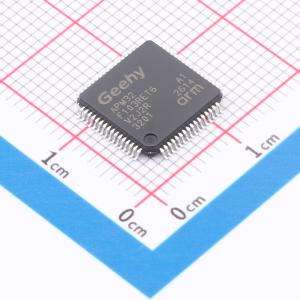

APM32F103RET6

指定版本A1 基于ARM Cortex-M3内核32位微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 版本：A1 工作电压：2V ~ 3.6V CPU位数：32-Bit CPU内核：ARM? Cortex?-M3 主频（MAX)：96MHz ROM类型：FLASH APM32 Series 32-bit 512 kB Flash 128 kB RAM FPU LQFP-64
品牌名称: Geehy(极海半导体)
商品型号: APM32F103RET6
商品编号: C526181
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 2.21969克(g)

商品参数

	属性	参数值
	I/O数量	51
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	2V~3.6V
	工作温度	-40℃~+85℃
	功能特性	窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；硬件CRC；掉电复位(PDR)

商品概述

APM32F103xDxE 系列芯片是基于 Arm® Cortex®-M3 内核的 32 位微处理器，工作频率最高为 96MHz。内置高速存储器（高达 512 KB 的闪存和 128 KB 的 SRAM），丰富的增强型 I/O 端口和连接到 2 个 APB 总线的外设。芯片内部集成强大的 FPU 浮点运算处理单元，支持单精度数据处理指令和数据类型。所有型号器件均包含 3 个 12 位 ADC、4 个通用 16 位定时器和 2 个 PWM 定时器、2 个基本定时器，以及标准和先进的通信接口：2 个 I2C 接口、3 个 SPI 接口、2 个 I2S 接口、1 个 SDIO 接口、3 个 USART 接口、2 个 UART 接口、1 个 USBD 接口和 1 个 CAN 接口。该系列产品工作温度范围为 -40°C ~ +105°C，电压范围为 2.0 V ~ 3.6 V，提供多种省电模式以满足低功耗应用需求。

商品特性

32 位 Arm® Cortex®-M3 内核
最高工作频率为 96 MHz
HSECLK：支持 4 MHz ~ 16 MHz 外部晶体/陶瓷振荡器
LSECLK：支持 32.768 KHz 晶体/陶瓷振荡器
HSICLK：出厂校准的 8 MHz RC 振荡器
LSICLK：40 KHz RC 振荡器
Flash 容量最高 512 KB
SRAM 容量最高 128 KB
EMMC：支持 CF 卡、SRAM、PSRAM、SDRAM、NOR 和 NAND 存储器
并行 LCD 接口，兼容 8080/6800 模式
复位供电电压 2.0 V ~ 3.6 V
支持可编程电压监测器（PVD）
支持睡眠、停机和待机三种低功耗模式
VBAT 供电可支持 RTC 及备用寄存器工作
独立 FPU 模块，支持浮点运算
3 个 12 位精度的 ADC，最多支持 21 个输入通道
ADC 电压转换范围：0 ~ VDDA
支持双采样和保持功能
2 个 12 位 DAC
可选择 112/80/51 个 I/O，由封装型号决定
所有 I/O 均可映射到 16 个外部中断
12 通道 DMA 控制器
2 个 DMA，最多一个能支持 7 个独立的可配置通道
2 个 16 位高级定时器 TMR1/8，支持死区控制和紧急刹车功能
4 个 16 位通用定时器 TMR2/3/4/5，每个定时器拥有 4 个独立通道，支持输入捕获、输出比较、PWM 与脉冲计数等功能
2 个 16 位基本定时器 TMR6/7
2 个看门狗定时器，分别为独立型 IWDT 和窗口型 WWDT
1 个 24 位自减型系统定时器 Sys Tick Timer
3 个 USART，2 个 UART，支持 ISO7816、LIN 和 IrDA 等功能
2 个 I2C，支持 SMBus/PMBus
3 个 SPI（2 个可复用 I2S），最大传输速度 18 Mbps
1 个 USBD
1 个 CAN 2.0B，可支持 USBD 和 CAN 同时独立工作
1 个 SDIO 接口
1 个 CRC 单元
支持 96 位不可改写的 ID
串行调试接口 SWD 和 JTAG
芯片封装 LQFP144/LQFP100/LQFP64

应用领域

医疗设备
PC外设
工业控制
智能仪表
家用电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M3
	CPU最大主频	96MHz
	CPU位数	32 Bit
	程序存储容量	512KB
	程序存储器类型	FLASH
	RAM容量	128KB
	EEPROM容量	-
